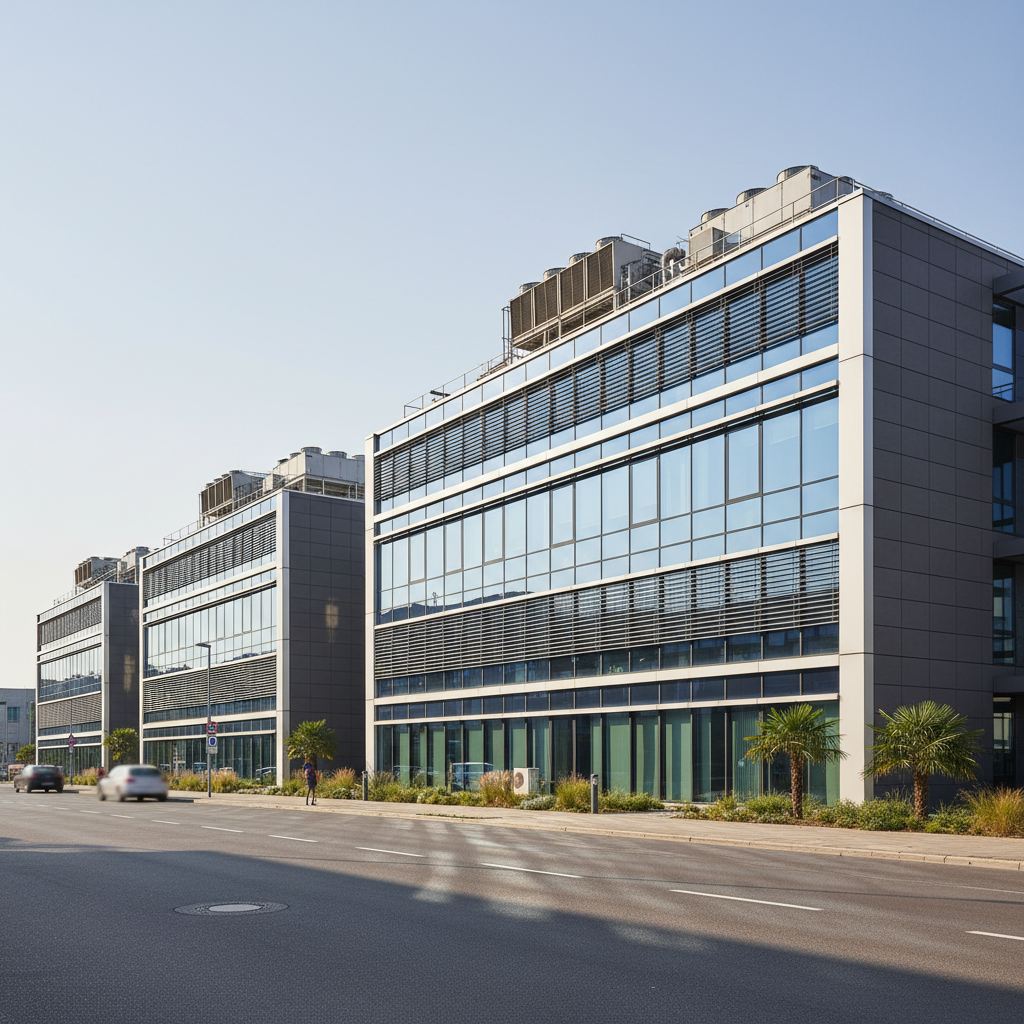

Der Nachweis zum sommerlichen Wärmeschutz und die Entscheidung für eine Kühlung beantworten unterschiedliche Fragen. DIN 4108-2 bewertet, ob bauliche Maßnahmen den sommerlichen Wärmeeintrag ausreichend begrenzen. Sie sagt jedoch nicht automatisch voraus, ob Nutzer unter realen Betriebsbedingungen zufrieden sind. Aktive Kühlung wird erforderlich, wenn passive Maßnahmen, wirksame Nachtlüftung und angepasste interne Lasten die festgelegten Raumtemperaturen nicht einhalten können. Kühlung ersetzt den baulichen Nachweis deshalb nicht, während ein bestandener Nachweis eine Kühlung nicht grundsätzlich ausschließt.
- Ein bestandener Nachweis ersetzt keine Komfortprüfung unter realer Nutzung.
- Aktive Kühlung entbindet nicht vom baulichen sommerlichen Wärmeschutz.
- DIN 4108-2 bewertet Überhitzung, DIN V 18599 den Energiebedarf.
- Außenliegender Sonnenschutz ist meist wirksamer als innenliegende Systeme.
- Kühllast und Jahreskältebedarf müssen getrennt berechnet werden.
Nachweis und Kühlkonzept erfüllen verschiedene Aufgaben
Der sommerliche Wärmeschutz begrenzt die Überhitzung von Aufenthaltsräumen durch bauliche und nutzungsbezogene Maßnahmen. Maßgeblich sind insbesondere Fensterflächen, Orientierung, Gesamtenergiedurchlassgrad, Sonnenschutz, Speichermasse und Lüftungsmöglichkeiten. Für Neubauten ist im Rahmen des Gebäudeenergiegesetzes regelmäßig nachzuweisen, dass die Anforderungen aus Abschnitt 8 der DIN 4108-2:2013-02 eingehalten werden. Der Nachweis ist raumbezogen zu führen, wobei besonders kritische Räume wie südwestlich orientierte Eckbüros, Dachgeschosse oder Aufenthaltsräume mit großen Glasflächen maßgebend werden können.
Eine Kühllastplanung verfolgt dagegen das Ziel, definierte Raumzustände unter festgelegten Randbedingungen einzuhalten. Sie berücksichtigt neben solaren Lasten auch Personen, Beleuchtung, Geräte, Außenluft und Anlagenbetrieb. Ein erfolgreicher Nachweis nach DIN 4108-2 bedeutet daher nicht, dass jeder Raum zu jeder Nutzungszeit unter 26 °C bleibt. Umgekehrt erlaubt eine geplante Kälteanlage nicht, auf wirksamen Sonnenschutz oder eine angemessene Begrenzung der solaren Einträge zu verzichten. Beide Aufgaben müssen getrennt bearbeitet und anschließend aufeinander abgestimmt werden.
Nachweisverfahren nach DIN 4108-2 richtig auswählen
DIN 4108-2 bietet für den sommerlichen Wärmeschutz ein vereinfachtes Sonneneintragskennwertverfahren und eine thermische Gebäudesimulation. Beim vereinfachten Verfahren wird der vorhandene Sonneneintragskennwert einem zulässigen Wert gegenübergestellt. Das Verfahren eignet sich für Räume, deren Geometrie, Fensteranteile, Nutzung und Lüftung innerhalb der normativen Anwendungsgrenzen liegen. Große Glasflächen, komplexe Verschattungen, Atrien, Doppelfassaden oder stark schwankende interne Lasten lassen sich damit nur eingeschränkt abbilden. In solchen Fällen liefert eine stündliche dynamische Simulation die belastbarere Entscheidungsgrundlage.
Bei der thermischen Simulation wird die Übertemperaturgradstundenzahl ausgewertet. Für Wohngebäude gilt nach DIN 4108-2 ein Anforderungswert von höchstens 1.200 Kh pro Jahr, für Nichtwohngebäude von höchstens 500 Kh pro Jahr. Die Bezugstemperatur beträgt abhängig von der Sommerklimaregion A, B oder C jeweils 25, 26 oder 27 °C. Eine Stunde mit einer operativen Raumtemperatur von 28 °C erzeugt bei einer Bezugstemperatur von 26 °C beispielsweise 2 Kh. Maßgebend ist der untersuchte kritische Raum, nicht ein Mittelwert über das gesamte Gebäude.
TGA Planung für Gewerbe
Haustechnik für Handel, Gastronomie und Büro, inklusive Küchenabluft.
Fassade, Sonnenschutz und Lüftung bestimmen das Ergebnis
Der solare Wärmeeintrag wird wesentlich durch den Gesamtenergiedurchlassgrad der Verglasung und den Abminderungsfaktor des Sonnenschutzes bestimmt. Vereinfacht ergibt sich der wirksame Gesamtenergiedurchlassgrad aus dem Produkt beider Kennwerte. Bei einer Verglasung mit g = 0,50 und einem außenliegenden Sonnenschutz mit Fc = 0,25 beträgt gtot näherungsweise 0,125. Außenliegende Systeme erreichen produktabhängig häufig Fc-Werte von etwa 0,20 bis 0,30. Innenliegende Behänge sind mit typischen Werten von etwa 0,60 bis 0,90 deutlich weniger wirksam. Verbindlich sind die geprüften Produktdaten.
Auch Speichermasse und Nachtlüftung beeinflussen den Temperaturverlauf. Massive Decken können tagsüber Wärme aufnehmen, müssen nachts jedoch wieder entladen werden. Für Simulationsansätze mit erhöhtem Luftwechsel sind häufig etwa 2 h⁻¹, bei intensiver Nachtlüftung bis ungefähr 5 h⁻¹ erforderlich. Solche Werte dürfen nur angesetzt werden, wenn ausreichend freie Öffnungsquerschnitte, geeignete Strömungswege und ein gesicherter Betrieb vorhanden sind. Ein gekipptes Einzelfenster erreicht diese Luftwechselraten regelmäßig nicht. Außenlärm, Einbruchschutz, Schlagregen und Brandschutz können die natürliche Nachtlüftung zusätzlich begrenzen.
Wann aktive Kühlung technisch erforderlich wird
Aktive Kühlung ist zu prüfen, wenn die geforderten Raumzustände trotz optimierter Fassade, außenliegendem Sonnenschutz, angemessenen Glasflächen und nutzbarer Nachtkühlung nicht eingehalten werden. Typische Ursachen sind hohe interne Lasten durch Geräte, dichte Belegung, lange Nutzungszeiten oder fehlende Fensterlüftung. Auch Räume unter Dächern, innen liegende Besprechungsräume und Zonen mit hygienisch erforderlichen Außenluftmengen können kritisch sein. Die Sollwerte sollten aus Nutzung und Komfortkategorie abgeleitet werden, beispielsweise nach DIN EN 16798-1, statt pauschal für jedes Gebäude 26 °C festzusetzen.
Vor der Systemwahl ist die verbleibende sensible und latente Kühllast raumweise zu bestimmen. Flächenkühlungen arbeiten typischerweise mit Vorlauftemperaturen von etwa 16 bis 20 °C und benötigen eine Taupunktüberwachung. Umluftkühlgeräte oder Kühldecken können höhere spezifische Lasten abführen, unterscheiden sich jedoch bei Schall, Zugluftrisiko und Kondensatführung. Bei Kühldecken liegen typische Auslegungsleistungen abhängig von Bauart und Temperaturdifferenz häufig zwischen 40 und 80 W/m² aktiver Fläche. Diese Bandbreite ersetzt keine projektbezogene Leistungsberechnung und keine Prüfung der verfügbaren Übertragungsfläche.
DIN V 18599 bildet den Energiebedarf der Kühlung ab
DIN V 18599 bewertet den Jahresenergiebedarf des Gebäudes einschließlich der energetischen Auswirkungen von Kühlung, Kälteerzeugung, Verteilung, Speicherung und Raumübergabe. Dafür werden unter anderem Nutzungsprofile, Solltemperaturen, Betriebszeiten, interne Wärmequellen und Anlagenkennwerte angesetzt. Die Normenreihe dient der energetischen Bilanzierung und dem öffentlich-rechtlichen Nachweis nach den jeweils anzuwendenden Vorgaben. Sie ersetzt weder die Komfortbewertung nach DIN 4108-2 noch eine raumweise Kühllastberechnung. Jahreskältebedarf und maximale Kühllast sind unterschiedliche Größen und dürfen nicht gleichgesetzt werden.
Ein Gebäude kann eine geringe jährliche Kältearbeit aufweisen und dennoch an wenigen heißen Tagen eine hohe Spitzenleistung benötigen. Umgekehrt kann eine relativ kleine Kälteleistung über lange Betriebszeiten einen erheblichen Endenergiebedarf verursachen. Deshalb sollten Varianten sowohl über den sommerlichen Komfort als auch über die Jahresbilanz verglichen werden. Zu berücksichtigen sind insbesondere Teillastverhalten, Rückkühlung, Pumpen und Ventilatoren, Regelung, Hilfsenergie sowie mögliche freie Kühlung. Änderungen am Sonnenschutz oder an der Verglasung müssen konsistent in der Simulation, der Kühllastberechnung und der Bilanz nach DIN V 18599 nachgeführt werden.
Entscheidungsweg für eine belastbare Planung
Die Planung beginnt mit einer raumweisen Prüfung der kritischen Fassaden und Nutzungen. Zunächst werden Fensteranteile, g-Werte, Verschattung, Speichermasse, interne Lasten und real nutzbare Lüftungsquerschnitte festgelegt. Anschließend wird geprüft, ob das vereinfachte Verfahren nach DIN 4108-2 anwendbar ist. Bei knappen Ergebnissen oder komplexen Randbedingungen ist eine thermische Simulation sinnvoll. Erst wenn passive Varianten verglichen wurden, sollte aus den verbleibenden Temperaturüberschreitungen und Kühllasten ein technisches Kühlkonzept entwickelt werden. So wird eine unnötige Überdimensionierung der Kälteanlage vermieden.
Die Entscheidung darf nicht allein aus dem Normnachweis abgeleitet werden. Für Wohnungen können zeitweise höhere Temperaturen anders bewertet werden als für Behandlungsräume, Unterrichtsräume oder dauerhaft belegte Büros. Ebenso wichtig sind Bedienbarkeit und Betrieb: Ein automatischer außenliegender Sonnenschutz muss Wind, Strahlung und Nutzerübersteuerung berücksichtigen. Mechanische Nachtlüftung benötigt definierte Luftwege und einen bewerteten Strombedarf. Als Ergebnis sollten Nachweis, Komfortziel, Kühllast, Anlagenkonzept und Energiebilanz nachvollziehbar dokumentiert und mit Architektur, Bauphysik, Elektroplanung sowie Gebäudeautomation abgestimmt werden.
- Kritische Räume und Fassadenorientierungen identifizieren
- Passive Varianten mit belastbaren Produktkennwerten vergleichen
- Anwendbarkeit des vereinfachten Nachweises prüfen
- Thermische Simulation bei komplexen oder knappen Fällen einsetzen
- Verbleibende Kühllast und Jahresenergiebedarf getrennt bewerten
| Kennwert | Richtgröße | Einordnung |
|---|---|---|
| Wohngebäude | maximal 1.200 Kh/a | Übertemperaturgradstunden nach DIN 4108-2 |
| Nichtwohngebäude | maximal 500 Kh/a | Strengerer Anforderungswert für untersuchte Räume |
| Sommerklimaregionen | 25 °C, 26 °C oder 27 °C | Bezugstemperaturen für die Regionen A, B und C |
| Außenliegender Sonnenschutz | Fc häufig etwa 0,20 bis 0,30 | Typische Bandbreite, verbindlich sind Produktwerte |
| Intensive Nachtlüftung | bis etwa 5 h⁻¹ | Nur bei nachgewiesenen Öffnungen und gesichertem Betrieb |
| Kühldecken | typisch etwa 40 bis 80 W/m² | Projektabhängige Bandbreite je aktiver Fläche |
Häufige Fragen
Ist eine Kühlung trotz bestandenem Nachweis nach DIN 4108-2 notwendig?
Ja, das kann der Fall sein. Der Nachweis begrenzt sommerliche Übertemperaturen unter normativ festgelegten Randbedingungen, garantiert aber keine konstante Raumtemperatur. Höhere reale Personenbelegung, zusätzliche Geräte, eingeschränkte Fensterlüftung oder abweichende Betriebszeiten können eine Kühlung erforderlich machen. Maßgebend sind das vereinbarte Komfortziel und eine raumweise Lastbewertung.
Kann eine Klimaanlage den Nachweis zum sommerlichen Wärmeschutz ersetzen?
Nein. Eine Klimaanlage führt eingetragene Wärme ab, ersetzt jedoch nicht die bauliche Begrenzung solarer Wärmeeinträge. Der sommerliche Wärmeschutz ist nach den für das Vorhaben geltenden Anforderungen separat zu beurteilen. Sonnenschutz, Verglasung und Fensterflächen beeinflussen anschließend auch Kühllast, Anlagengröße und Energiebedarf der Kühlung.
Wann ist eine thermische Gebäudesimulation sinnvoll?
Eine dynamische Simulation ist sinnvoll, wenn das vereinfachte Verfahren nicht anwendbar ist oder nur geringe Reserven zeigt. Das betrifft häufig große Glasflächen, komplexe Eigenverschattung, Dachräume, Atrien, hohe interne Lasten und betrieblich eingeschränkte Lüftung. Sie ermöglicht außerdem Variantenvergleiche für Sonnenschutz, Verglasung, Nachtlüftung und Speichermasse.
Welche Rolle spielt DIN V 18599 bei der Kühlungsplanung?
DIN V 18599 bilanziert den jährlichen Energiebedarf für Kühlung und die zugehörige Anlagentechnik. Sie berücksichtigt Nutzung, Erzeugung, Verteilung, Übergabe und Hilfsenergie. Die Norm liefert jedoch keine ausreichende Grundlage zur Dimensionierung einzelner Kühlflächen oder Kälteerzeuger. Dafür sind eine raumweise Kühllastberechnung und konkrete Systemauslegungen erforderlich.
