Eine zuverlässige Serverraum Klimatisierung muss die sensible Wärmelast kontinuierlich abführen, auch bei hoher Außentemperatur, Wartung oder Ausfall einer Kälteeinheit. Entscheidend sind nicht allein die installierten Kilowatt, sondern deren wirksame Übertragung an die Rackeinlässe. Dafür benötigen Sie ein nachvollziehbares Redundanzkonzept, getrennte Kalt- und Warmluftströme sowie ein Monitoring mit definierten Warn- und Alarmgrenzen. Grundlage der Auslegung sind gemessene oder belastbar prognostizierte IT-Lasten, Herstellergrenzwerte und das geplante Betriebskonzept.
- Die reale elektrische IT-Leistung ist die wichtigste Grundlage der Kühllast.
- Redundanz muss auch Stromversorgung, Regelung und Wärmeabfuhr umfassen.
- Getrennte Kalt- und Warmluftströme verhindern lokale Übertemperaturen.
- Racknahe Sensoren und geprüfte Alarmwege sind für den sicheren Betrieb erforderlich.
- Ausfalltests müssen Bestandteil der Inbetriebnahme und Wiederholungsprüfung sein.
Wärmelast und erforderliche Kühlleistung bestimmen
Nahezu die gesamte elektrische Leistungsaufnahme von Servern, Speichern und Netzwerkkomponenten wird im Raum zu Wärme. Für die Auslegung sind daher die tatsächliche IT-Leistung, Gleichzeitigkeit, geplante Erweiterungen sowie zusätzliche Lasten aus USV-Verlusten, Beleuchtung und Personen zu erfassen. Anschlussleistungen der Netzteile dürfen nicht ungeprüft addiert werden, weil sie häufig deutlich über der realen Aufnahme liegen. Aussagekräftiger sind Messwerte aus intelligenten Stromverteilern, USV-Systemen oder temporären Leistungsmessungen über mindestens mehrere repräsentative Betriebstage.
Die erforderliche Kälteleistung ist für den ungünstigen Betriebszustand zu bestimmen. Dazu gehören die höchste anzusetzende Außentemperatur, verschmutzte Filter, zulässige Leitungslängen und die Leistungsabnahme des Kältesystems unter realen Verflüssigungsbedingungen. Geplante IT-Erweiterungen sollten als konkret terminierte Ausbaustufen berücksichtigt werden, nicht als pauschaler Sicherheitszuschlag. Bei 60 kW aktueller IT-Last und 20 kW gesicherter Erweiterung muss das Anlagenkonzept mindestens 80 kW sensible Raumlast zuzüglich eindeutig abgegrenzter Nebenlasten beherrschen.
Redundanz passend zum Ausfallrisiko festlegen
Redundanz beschreibt, welche Kühlleistung nach Ausfall oder Abschaltung einer Komponente verfügbar bleibt. Bei N entspricht die installierte Leistung genau dem Bedarf. N+1 ergänzt eine Einheit, sodass der Ausfall des größten Moduls ohne Überschreitung der Auslegungsbedingungen aufgefangen werden kann. Benötigt der Raum beispielsweise 80 kW und liefert jedes Gerät unter Auslegungsbedingungen netto 40 kW, sind für N+1 drei Geräte erforderlich. Maßgeblich ist die verfügbare Nettoleistung, nicht die Nennleistung aus dem Datenblatt.
Mehrere Kältegeräte ergeben noch kein belastbares redundantes System. Gemeinsame Schwachstellen können in der Stromversorgung, Regelung, Außeneinheit, Kältemittelleitung, Kondensatableitung oder Gebäudeleittechnik liegen. Auch die Wiederanlaufsequenz nach einem Netzausfall ist zu prüfen, weil gleichzeitig startende Verdichter hohe Lastspitzen verursachen können. Für besonders verfügbarkeitskritische Räume kommen getrennte Versorgungswege bis hin zu 2N infrage. Das Redundanzniveau muss aus Betriebsfolgen, zulässiger Wiederherstellungszeit und Wartungsstrategie abgeleitet werden.
- N: Kühlleistung deckt den Auslegungsbedarf ohne Reserveeinheit.
- N+1: Eine zusätzliche Einheit übernimmt beim Ausfall des größten Moduls.
- 2N: Zwei unabhängige Systeme können jeweils die vollständige Last abführen.

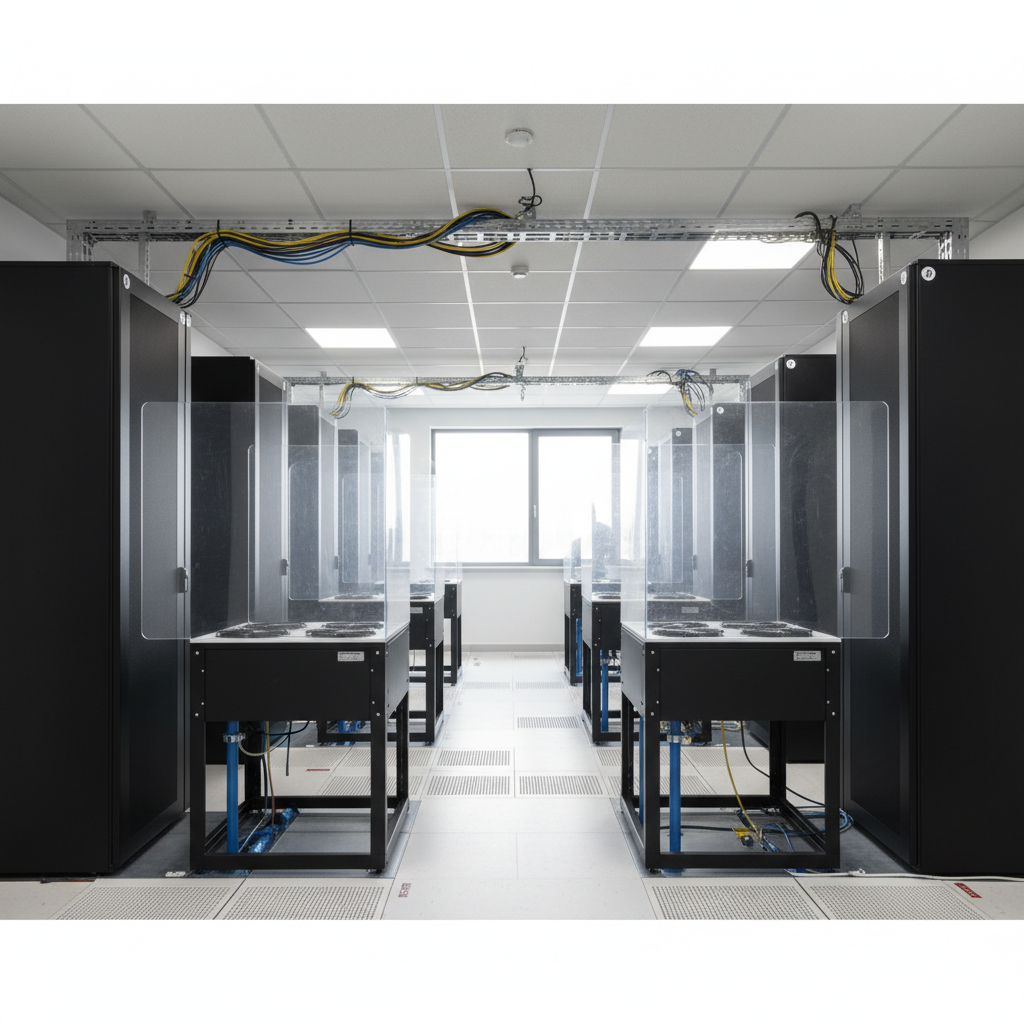

Kaltluft und Warmluft konsequent trennen
Server saugen Kühlluft üblicherweise an der Rackfront an und geben erwärmte Luft auf der Rückseite ab. Stehen Rackfronten einander gegenüber, entsteht ein Kaltgang; gegenüberliegende Rückseiten bilden den Warmgang. Offene Höheneinheiten sind mit Blindplatten zu schließen, Kabeldurchführungen abzudichten und Umluftkurzschlüsse an Rackoberseiten oder Seitenflächen zu begrenzen. Eine Kaltgang- oder Warmgangeinhausung verbessert die Trennung zusätzlich. Ohne diese Maßnahmen kann ein Raum trotz ausreichender Gesamtkühlleistung lokale Rackeintrittstemperaturen oberhalb der zulässigen Werte aufweisen.
Der erforderliche Luftvolumenstrom folgt näherungsweise aus Wärmelast, Luftdichte, spezifischer Wärmekapazität und Temperaturspreizung. Bei 100 kW sensibler Last und 10 K Erwärmung sind rund 8,3 m³/s beziehungsweise 30.000 m³/h erforderlich. Eine kleinere Spreizung erhöht den Volumenstrom entsprechend. Ventilatorleistung und Luftwege müssen deshalb gemeinsam geplant werden. Doppelböden sind nur sinnvoll, wenn freie Querschnitte, Druckverteilung und Öffnungen rechnerisch oder messtechnisch abgestimmt werden. Ungeregelte Lochplatten können nahe Geräte überversorgen und entfernte Racks unterversorgen.
Sie möchten dieses Thema für Ihr Gebäude belastbar bewerten lassen? Wir prüfen die Ausgangslage und planen die TGA über die HOAI-Leistungsphasen 1 bis 9.
Projektanfrage stellenTemperatur, Feuchte und Regelwerke einordnen
Für viele aktuelle IT-Geräte gilt am Lufteintritt ein empfohlener Temperaturbereich von etwa 18 bis 27 °C. Als betrieblicher Zielkorridor werden häufig 20 bis 25 °C gewählt, um Abstand zu Warnschwellen zu halten. Maßgeblich bleiben jedoch die Vorgaben der eingesetzten Hardware. Eine unnötig niedrige Solltemperatur erhöht den Energiebedarf und verbessert die Betriebssicherheit nicht automatisch. Bei hoher Leistungsdichte ist die Temperatur an mehreren Rackhöhen entscheidender als ein einzelner Raumfühler an der Wand.
VDI 2054 behandelt raumlufttechnische Anforderungen für Datenverarbeitungsbereiche und unterstützt die Einordnung von Lasten, Luftzuständen und Betriebsanforderungen. Die Normenreihe DIN EN 16798 enthält Grundlagen für Innenraumklima und Lüftung von Nichtwohngebäuden, ersetzt aber keine hardwarespezifischen Grenzwerte. Für Rechenzentren ist außerdem DIN EN 50600-2-3 zur Regelung der Umgebungsbedingungen relevant. Empfohlene Feuchtebereiche liegen häufig bei 40 bis 60 Prozent relativer Feuchte; Taupunkt, Kondensationsrisiko und Herstellergrenzen sind zusätzlich zu prüfen. Der jeweils aktuelle Regelwerksstand ist projektbezogen festzustellen.
Monitoring mit belastbaren Alarmgrenzen aufbauen
Temperatursensoren gehören an die Rackeintrittsseite und nicht ausschließlich in den Rückluftstrom des Klimageräts. Bei hohen oder dicht belegten Racks sind Messpunkte unten, mittig und oben sinnvoll. Ergänzend sollten Rücklufttemperatur, relative Feuchte, Betriebszustände, Verdichter- und Ventilatorstörungen, Kondensat sowie Wasserleckagen erfasst werden. Differenzdruckmessungen unterstützen bei eingehausten Gängen oder Doppelböden die Beurteilung der Luftverteilung. Sensoren müssen zugänglich, dauerhaft beschriftet und in festgelegten Intervallen auf Plausibilität geprüft werden.
Warn- und Alarmgrenzen sind aus dem Betriebsziel und den zulässigen Hardwarewerten abzuleiten. Bei einem Sollbereich bis 25 °C kann beispielsweise eine Warnung bei 27 °C und ein Hochalarm bei 30 °C vorgesehen werden, sofern die IT-Hersteller dies zulassen. Verzögerungen von etwa zwei bis fünf Minuten vermeiden Meldungen durch kurze Türöffnungen, dürfen schnelle Temperaturanstiege aber nicht verdecken. Eine zweite Alarmierung über die Gebäudeleittechnik, ein DCIM-System oder einen unabhängigen Fernmeldeweg reduziert unerkannte Einzelstörungen.
- Rackeintrittstemperaturen auf mehreren Höhen
- Raumfeuchte und Taupunkt
- Betriebs- und Sammelstörmeldungen aller Kühlmodule
- Leckage- und Kondensatüberwachung
- Trendaufzeichnung von Leistung, Temperaturen und Alarmen
Inbetriebnahme und Betrieb unter Störfällen prüfen
Vor der Übergabe ist die Kühlung unter realitätsnaher Last zu testen. Falls die IT-Last noch nicht vollständig vorhanden ist, können regelbare elektrische Lastbänke eingesetzt werden. Zu prüfen sind Temperaturen an den Rackeinlässen, Luftvolumenströme, Druckverhältnisse, Regelverhalten und Leistungswechsel zwischen den Geräten. Ein Ausfalltest muss zeigen, ob die verbleibenden Einheiten automatisch übernehmen und alle relevanten Meldungen ankommen. Bei N+1 ist nacheinander jedes Kühlmodul außer Betrieb zu nehmen, ohne die zulässigen Raum- und Hardwarewerte zu überschreiten.
Für den Betrieb sind Wartungsabläufe, Ersatzteilstrategie, Alarmketten und Reaktionszeiten schriftlich festzulegen. Filterzustand, Wärmetauscher, Ventilatoren, Kältemittelkreise und Kondensatwege beeinflussen die nutzbare Leistung unmittelbar. Temperatur- und Leistungsdaten sollten mindestens in Intervallen von einer bis fünf Minuten gespeichert werden, damit schleichende Veränderungen erkennbar bleiben. Nach Änderungen der Rackbelegung, dem Einbau leistungsstärkerer Server oder Umbauten an Bodenplatten und Einhausungen ist die Luftverteilung erneut zu bewerten. Eine einmalige Einregulierung ersetzt keine laufende Betriebsüberwachung.
| Kennwert | Richtgröße | Einordnung |
|---|---|---|
| Empfohlene Rackeintrittstemperatur | 18 bis 27 °C | Häufig verwendeter Bereich; Herstellerangaben der IT bleiben maßgeblich. |
| Typischer betrieblicher Zielkorridor | 20 bis 25 °C | Schafft Abstand zu üblichen Warn- und Alarmgrenzen. |
| Orientierungsbereich relative Feuchte | 40 bis 60 % | Taupunkt und zulässige Hardwaregrenzen zusätzlich prüfen. |
| Luftvolumenstrom bei 100 kW und 10 K | rund 30.000 m³/h | Berechnet für sensible Wärmeabfuhr mit Luft. |
| Übliche Trendaufzeichnung | 1 bis 5 Minuten | Kurze Intervalle machen Lastwechsel und Temperaturanstiege sichtbar. |
| Beispiel für N+1 | 3 × 40 kW bei 80 kW Bedarf | Jedes Modul muss die Leistung unter Auslegungsbedingungen erreichen. |
Häufige Fragen
Welche Temperatur sollte ein Serverraum haben?
Für viele IT-Systeme liegt der empfohlene Lufteintrittsbereich bei etwa 18 bis 27 °C. Häufig wird betrieblich ein Ziel von 20 bis 25 °C gewählt. Entscheidend ist die Temperatur direkt an den Rackfronten, nicht nur der Messwert im Raum oder in der Rückluft. Die Grenzwerte der eingesetzten Server- und Netzwerkhardware sind verbindlich zu berücksichtigen.
Wie berechnet man die benötigte Kühlleistung für einen Serverraum?
Ausgangspunkt ist die gemessene oder belastbar prognostizierte elektrische Leistungsaufnahme der IT, da diese nahezu vollständig als Wärme anfällt. Hinzu kommen eindeutig zugeordnete Nebenlasten und geplante Erweiterungen. Die Geräteauswahl muss anschließend Leistungsabnahmen bei hoher Außentemperatur, Leitungslängen, Verschmutzung und den vorgesehenen Redundanzfall berücksichtigen. Anschlusswerte der Servernetzteile allein sind keine verlässliche Berechnungsbasis.
Ist eine N+1-Kühlung für jeden Serverraum erforderlich?
Nein. Das notwendige Redundanzniveau folgt aus den Auswirkungen eines Kühlungsausfalls, der zulässigen Unterbrechungszeit und der betrieblichen Wiederherstellung. Für geschäftskritische IT ist N+1 häufig zweckmäßig. Kleine, tolerante Anwendungen können mit N auskommen, wenn Überwachung und Notfallmaßnahmen vorhanden sind. Gemeinsame Fehlerquellen wie Stromversorgung, Außengerät oder Regelung müssen unabhängig von der Geräteanzahl geprüft werden.
Wo sollten Temperatursensoren im Serverraum montiert werden?
Die wichtigsten Messstellen liegen an der Ansaugseite der Racks. Bei hohen oder stark belegten Schränken sind Sensoren unten, mittig und oben sinnvoll. Weitere Fühler gehören in den Warmgang beziehungsweise die Rückluft. Sensoren an Wänden oder unter der Decke reichen allein nicht aus, weil sie lokale Übertemperaturen an Servereinlässen häufig zu spät oder gar nicht erfassen.
