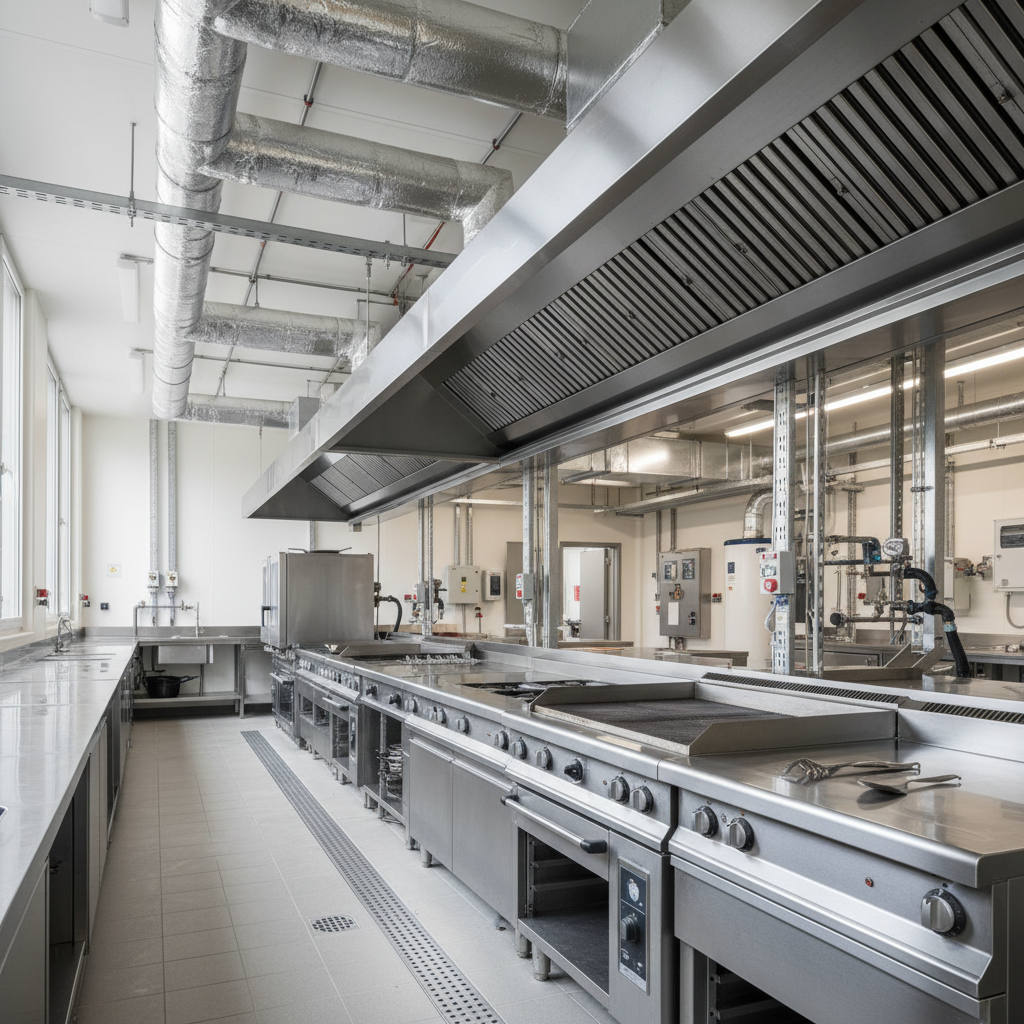

Bei der Gastronomie TGA Planung bestimmen Gerätebelegung, Betriebsweise und Speisenangebot die erforderliche Lüftungsleistung, Wärmeabfuhr und Entwässerung. Abluftvolumenströme werden nach VDI 2052 nicht pauschal über Luftwechselraten, sondern anhand der thermischen und stofflichen Lasten sowie der Erfassungseinrichtung bemessen. Parallel sind Zuluftführung, Brandschutz, Küchenabwasser und Fettabscheider nach DIN EN 1825 und DIN 4040-100 zu koordinieren. Entscheidend ist eine belastbare Geräteliste mit Anschlusswerten, Gleichzeitigkeiten und Betriebszeiten.
- Küchenabluft wird nach Lasten und Erfassungswirkung statt nach pauschalen Luftwechselraten bemessen.
- Zuluftführung und Druckbilanz entscheiden über Wrasenerfassung, Raumklima und Geruchsübertragung.
- Fettbelastete Abluftleitungen müssen brandschutzgerecht, zugänglich und vollständig reinigbar sein.
- Die Nenngröße des Fettabscheiders folgt aus Abwasserstrom und Korrekturfaktoren nach DIN EN 1825-2.
- Funktionsmessungen sollten unter möglichst realistischen Betriebsbedingungen erfolgen.
Planungsgrundlagen aus Nutzung und Gerätebelegung
Ausgangspunkt ist ein abgestimmter Küchengeräteplan. Für jedes Gerät werden Aufstellort, Energieart, elektrische oder thermische Anschlussleistung, sensible und latente Wärmeabgabe, Betriebszeit sowie die Entstehung von Wrasen, Fett und Verbrennungsprodukten erfasst. Ein Elektroherd, eine Fritteuse, ein Kombidämpfer und ein Holzkohlegrill verursachen deutlich unterschiedliche Lastprofile. Herstelleranschlusswerte dürfen dabei nicht ohne Prüfung als vollständige Raumlast angesetzt werden, weil Abstrahlungsanteile, Abluftanschlüsse und Gleichzeitigkeiten zu berücksichtigen sind.
Die Planung muss außerdem zwischen Vorbereitung, warmer Küche, Spülküche, Ausgabe, Lagerung und Abfallbereich unterscheiden. Diese Zonen haben verschiedene Anforderungen an Luftführung, Raumtemperatur, Hygiene und Entwässerung. Maßgeblich sind belastbare Betriebsangaben, etwa die Zahl der Essen pro Stunde, Spitzenzeiten, Reinigungsabläufe und mögliche spätere Gerätewechsel. Fehlen diese Angaben, sollten Auslegungsreserven transparent dokumentiert werden. Überdimensionierte Anlagen erhöhen hingegen Kanalquerschnitte, Ventilatorleistung, Heizbedarf der Zuluft und den Platzbedarf der Technik unnötig.
- Küchengeräteliste mit Fabrikat, Abmessungen und Anschlussleistung
- Betriebszeiten, Spitzenlasten und realistische Gleichzeitigkeiten
- Speisenangebot und Verfahren mit hoher Fett-, Dampf- oder Rauchentwicklung
- Reinigungsabläufe, Abwassermengen und eingesetzte Reinigungsmittel
Küchenabluft nach VDI 2052 bemessen
VDI 2052 Blatt 1 und die Normenreihe DIN EN 16282 bilden die wesentlichen Grundlagen für die Lüftung gewerblicher Küchen. Der Abluftvolumenstrom ergibt sich aus der konvektiven Wärmefreisetzung, Feuchte- und Stofflast sowie der Erfassungswirkung von Hauben oder Lüftungsdecken. Eine pauschale Auslegung nach Raumluftwechseln ist nicht ausreichend. Geräteanordnung, Aufstellung an der Wand oder als Kochblock, Haubenhöhe, seitliche Störströmungen und thermischer Auftrieb beeinflussen, ob Wrasen sicher erfasst werden.
Die Erfassungseinrichtung muss den aufsteigenden Thermikstrom vollständig aufnehmen. Als geometrischer Ausgangswert werden bei Hauben häufig Überstände von etwa 200 bis 300 Millimetern über die Gerätefront angesetzt; erforderlich ist jedoch die projektspezifische Prüfung nach Gerätetyp und Montagehöhe. Fettbelastete Abluft benötigt wirksame Aerosolabscheider, gut zugängliche Filter und reinigbare Leitungswege. Ventilatoren, Schalldämpfer und Brandschutzbauteile sind so anzuordnen, dass Wartung und Reinigung ohne Demontage großer Anlagenbereiche möglich bleiben.
Zuluft, Raumklima und Energiebilanz abstimmen
Die Zuluft muss die abgeführte Luft kontrolliert ersetzen, ohne den Thermikstrom an den Kochstellen zu stören. Ein typischer Planungsansatz liegt bei etwa 90 bis 95 Prozent des mechanischen Abluftvolumenstroms; die endgültige Bilanz muss jedoch angrenzende Räume, Überströmung und weitere Abluftanlagen einbeziehen. Häufig wird die Küche gegenüber Gastraum und Verkehrsflächen mit einem leichten Unterdruck von ungefähr 5 bis 10 Pascal betrieben. Diese Werte sind projektabhängige Orientierungen und keine pauschalen Sollwerte der VDI 2052.
Zuluftdurchlässe sind so auszuwählen, dass im Arbeitsbereich keine störenden Zugerscheinungen auftreten. Als Planungswert sollte die Luftgeschwindigkeit im Aufenthaltsbereich regelmäßig auf höchstens etwa 0,2 Meter pro Sekunde begrenzt werden. Nach VDI 2052 liegen übliche Auslegungsziele für die Raumtemperatur zwischen 18 und 26 Grad Celsius. Bei Außenlufttemperaturen oberhalb von 32 Grad Celsius wird üblicherweise eine maximale Differenz von 6 Kelvin zur Außenlufttemperatur angesetzt. Luftmengen, Heizregister und gegebenenfalls Kühlung sind gemeinsam zu dimensionieren.
Sie möchten dieses Thema für Ihr Gebäude belastbar bewerten lassen? Wir prüfen die Ausgangslage und planen die TGA über die HOAI-Leistungsphasen 1 bis 9.
Projektanfrage stellenBrandschutz, Schall und Regelung integrieren
Fettbelastete Küchenabluft stellt besondere Anforderungen an Leitungsführung und Brandschutz. Maßgeblich sind neben dem Brandschutzkonzept insbesondere die bauordnungsrechtlich eingeführte Lüftungsanlagen-Richtlinie des jeweiligen Bundeslandes sowie DIN EN 16282. Abluftleitungen müssen aus geeigneten, nicht brennbaren Werkstoffen bestehen und so geführt werden, dass Fettablagerungen kontrolliert entfernt werden können. Revisionsöffnungen sind an Richtungsänderungen, Einbauten und in ausreichenden Abständen vorzusehen. Die erforderliche Feuerwiderstandsfähigkeit von Schächten, Leitungen und Abschottungen ist objektspezifisch festzulegen.
Ventilatoren und Luftströmungsgeräusche dürfen weder Arbeitsplätze noch Gasträume oder Nachbarschaft unzulässig belasten. Für die schalltechnische Bewertung sind unter anderem TA Lärm, DIN 4109-1 und die örtliche Immissionssituation relevant. Drehzahlgeregelte Ventilatoren können die Luftmenge an tatsächlich betriebene Kochgruppen anpassen, sofern die Erfassung auch im Teillastbetrieb gesichert bleibt. Verriegelungen zwischen Kochgeräten, Abluft, Zuluft und gegebenenfalls Gasfreigabe müssen funktional beschrieben, in der Gebäudeautomation abgebildet und bei der Inbetriebnahme geprüft werden.
Entwässerung und Fettabscheider richtig auslegen
Fetthaltiges Abwasser aus Spülen, Kochkesseln, Bodenabläufen und geeigneten Reinigungsbereichen darf nicht ungeklärt in die öffentliche Kanalisation gelangen. Fettabscheider werden nach DIN EN 1825-1, DIN EN 1825-2 und DIN 4040-100 geplant. Die Nenngröße NS wird aus dem maßgebenden Schmutzwasserabfluss Qs sowie Temperatur-, Dichte- und Reinigungsmittelfaktoren bestimmt. Die Berechnungsform lautet vereinfacht NS = Qs × ft × fd × fr. Kommunale Entwässerungssatzungen können zusätzliche Anforderungen enthalten.
An den Fettabscheider werden ausschließlich fetthaltige Küchenabwässer angeschlossen. Fäkalienhaltiges Abwasser, Regenwasser und mineralölhaltige Abwässer sind ausgeschlossen. Die kontinuierliche Zulauftemperatur sollte 60 Grad Celsius nicht überschreiten, weil höhere Temperaturen die Abscheidung beeinträchtigen und Werkstoffe belasten können. Stark emulgierende Reinigungsmittel können ebenfalls die Trennwirkung reduzieren. Erforderlich sind eine geeignete Probenahmestelle, zugängliche Entsorgungswege, ausreichende Be- und Entlüftung sowie gegebenenfalls eine nachgeschaltete Hebeanlage bei Lage unterhalb der Rückstauebene.
DIN 4040-100 verlangt, das Entleerungsintervall nach der tatsächlichen Fett- und Schlammmenge festzulegen. Sofern keine abweichenden Erfahrungswerte vorliegen, erfolgt die vollständige Entleerung und Reinigung mindestens monatlich, vorzugsweise alle 14 Tage. Für die Aufstellung sind Geruchsschutz, Frostfreiheit, Tragfähigkeit, Wartungsflächen und die Erreichbarkeit durch das Entsorgungsfahrzeug zu berücksichtigen. Bei erdverlegten Anlagen müssen Gelände- und Verkehrsbelastung, Auftriebssicherheit sowie die Höhenlage von Zulauf, Ablauf und Probenahmeschacht frühzeitig feststehen.
Schnittstellen planen und Funktionen nachweisen
Küchenplanung, Architektur, Tragwerk, Elektro, Lüftung, Sanitär und Brandschutz müssen vor der Ausführungsplanung räumlich koordiniert werden. Kritische Schnittstellen sind Haubenaufhängungen, Dachdurchführungen, Kanalquerschnitte, Revisionsflächen, Bodenaufbauten, Entwässerungsgefälle und die Lage des Fettabscheiders. Auch Anschlussleistungen sind früh abzugleichen: Elektrische Großküchengeräte können hohe Lastspitzen verursachen, während gasbetriebene Geräte zusätzliche Anforderungen an Verbrennungsluft, Abgasführung und Sicherheitsverriegelungen auslösen. Ein koordinierter Installationsplan sollte alle Geräteanschlusspunkte mit Höhen und Medien eindeutig darstellen.
Vor der Abnahme sind Luftvolumenströme, Druckverhältnisse, Regelungsfunktionen und Verriegelungen messtechnisch zu prüfen. Zusätzlich werden Filtereinbau, Revisionszugänge, Kondensatabläufe, Brandschutzabschottungen und die Funktion von Hebeanlage und Fettabscheider kontrolliert. Die Dokumentation sollte Messprotokolle, Revisionsunterlagen, Wartungsanweisungen und die berechnete Nenngröße des Abscheiders enthalten. Eine Einregulierung unter realistischem Küchenbetrieb ist aussagekräftiger als eine Prüfung im vollständig kalten Zustand, weil erst der thermische Auftrieb die tatsächliche Erfassung der Kochwrasen erkennen lässt.
| Kennwert | Richtgröße | Einordnung |
|---|---|---|
| Raumtemperatur in der Küche | 18 bis 26 °C | Üblicher Auslegungsbereich nach VDI 2052; bei hoher Außenlufttemperatur sind die Randbedingungen zu beachten. |
| Temperaturdifferenz bei heißer Außenluft | maximal etwa 6 K | Übliches Auslegungsziel bei Außenlufttemperaturen oberhalb von 32 °C. |
| Luftgeschwindigkeit im Arbeitsbereich | bis etwa 0,2 m/s | Planungswert zur Begrenzung von Zugerscheinungen, abhängig von Temperatur und Tätigkeit. |
| Zuluftanteil gegenüber Abluft | typisch 90 bis 95 % | Projektabhängiger Orientierungswert; Überströmung und weitere Abluftanlagen sind einzubeziehen. |
| Unterdruck der Küche | typisch 5 bis 10 Pa | Projektabhängiger Bereich zur Begrenzung der Geruchsübertragung in angrenzende Räume. |
| Entleerung des Fettabscheiders | mindestens monatlich, vorzugsweise alle 14 Tage | Nach DIN 4040-100 an tatsächlichen Fett- und Schlammanfall anzupassen. |
Häufige Fragen
Wann ist eine Küchenabluftanlage nach VDI 2052 erforderlich?
VDI 2052 gilt für gewerbliche Küchen und vergleichbare Bereiche, in denen beim Kochen relevante Wärme-, Feuchte-, Geruchs-, Fett- oder Schadstofflasten entstehen. Ob eine mechanische Abluftanlage erforderlich ist, hängt von Geräteart, Anschlussleistung, Betriebsdauer und Nutzung ab. Haushaltsübliche Kleingeräte in einem Pausenraum sind anders zu bewerten als Fritteusen, Kombidämpfer oder Grillanlagen.
Wie wird der Abluftvolumenstrom einer Gastronomieküche berechnet?
Der Abluftvolumenstrom wird nach VDI 2052 aus der konvektiven Wärmeabgabe der Geräte, Feuchte- und Stofflasten sowie der Erfassungswirkung von Haube oder Lüftungsdecke ermittelt. Gleichzeitigkeiten, Aufstellungsart und Haubenhöhe fließen in die Berechnung ein. Eine reine Multiplikation des Raumvolumens mit einer pauschalen Luftwechselrate liefert keine belastbare Auslegung.
Welche Abwässer müssen über den Fettabscheider geführt werden?
Über den Fettabscheider werden organisch fetthaltige Küchenabwässer geführt, beispielsweise aus Spülen, Kochkesseln und geeigneten Bodenabläufen. Fäkalienhaltiges Abwasser, Niederschlagswasser und mineralölhaltiges Abwasser dürfen nicht angeschlossen werden. Die konkrete Zuordnung der Entwässerungsstellen ist mit DIN EN 1825, DIN 4040-100 und der kommunalen Entwässerungssatzung abzugleichen.
Wie oft muss ein Fettabscheider geleert werden?
Das Intervall richtet sich nach dem tatsächlichen Fett- und Schlammaufkommen sowie dem nutzbaren Speichervolumen. Nach DIN 4040-100 ist die Anlage grundsätzlich mindestens einmal monatlich vollständig zu entleeren und zu reinigen; empfohlen wird ein Intervall von 14 Tagen. Bei hoher Auslastung können kürzere Zeiträume erforderlich sein. Die Entsorgung und Reinigung sollten dokumentiert werden.
