Flexible Büroflächen benötigen eine TGA, die Einzelbüros, offene Arbeitsbereiche, Besprechungsräume und Sondernutzungen ohne grundlegenden Anlagenumbau unterstützt. Entscheidend sind ein abgestimmtes Ausbau- und Installationsraster, ausreichend kleine Regelzonen sowie zugängliche Verteilwege. Die TGA Bürogebäude Planung muss dafür mehrere Belegungs- und Lastszenarien untersuchen. Lüftung und Kühlung werden nicht pauschal überdimensioniert, sondern modular aufgebaut, bedarfsgerecht geregelt und mit nachvollziehbaren Reserven für spätere Grundrissänderungen versehen.
- Flexible TGA beginnt mit dokumentierten Nutzungs- und Belegungsszenarien.
- Ausbauachsen und technische Regelzonen müssen aufeinander abgestimmt sein.
- Lüftung und Kühlung benötigen bedarfsgerechte Regelung statt pauschaler Überdimensionierung.
- Elektro-, Licht- und Automationssysteme sollten ohne zentrale Umbauten neu gruppierbar sein.
- Revisionsunterlagen müssen Zonen, Sollwerte und freie Kapazitäten nachvollziehbar ausweisen.
Nutzungsszenarien als Planungsgrundlage
Am Anfang steht kein festgeschriebener Grundriss, sondern eine Nutzungsmatrix. Sie beschreibt mögliche Varianten wie Zellenbüro, Kombibüro, Open Space, Projektraum und Besprechungszone. Für jede Variante werden Personendichte, Nutzungszeiten, interne Wärmequellen, akustische Anforderungen und benötigte Medienanschlüsse festgelegt. Typische Planungsannahmen liegen je nach Bürokonzept bei etwa 8 bis 15 m² Nutzfläche pro Arbeitsplatz. Besprechungsräume können zeitweise deutlich höhere Personendichten erreichen und dürfen deshalb nicht mit den gleichen Luft- und Kühllasten wie Arbeitsplatzbereiche angesetzt werden.
Die Varianten sind als belastbare Bemessungsszenarien zu rechnen. Maßgebend ist nicht zwangsläufig die höchste Einzelraumlast, sondern die gleichzeitig zu erwartende Nutzung des Gebäudes. Für zentrale Anlagen sind daher Gleichzeitigkeitsannahmen zu dokumentieren. Dezentrale Komponenten müssen dagegen die lokale Spitzenbelegung abdecken können. Eine Flexibilitätsreserve von typischerweise 10 bis 20 Prozent kann für Verteilleistung, Schachtflächen oder Anschlussmöglichkeiten sinnvoll sein. Diese Bandbreite ist projektabhängig und ersetzt weder die konkrete Lastberechnung noch die Prüfung von Betriebszuständen bei Teilauslastung.
- Belegungsdichte und Nutzungszeit je Raumtyp
- Arbeitsplatz-, Besprechungs- und Projektraumszenarien
- Interne Lasten aus Beleuchtung und Bürogeräten
- Anforderungen an Raumklima, Akustik und Medienanschlüsse
Ausbau und Technik in einem Raster koordinieren

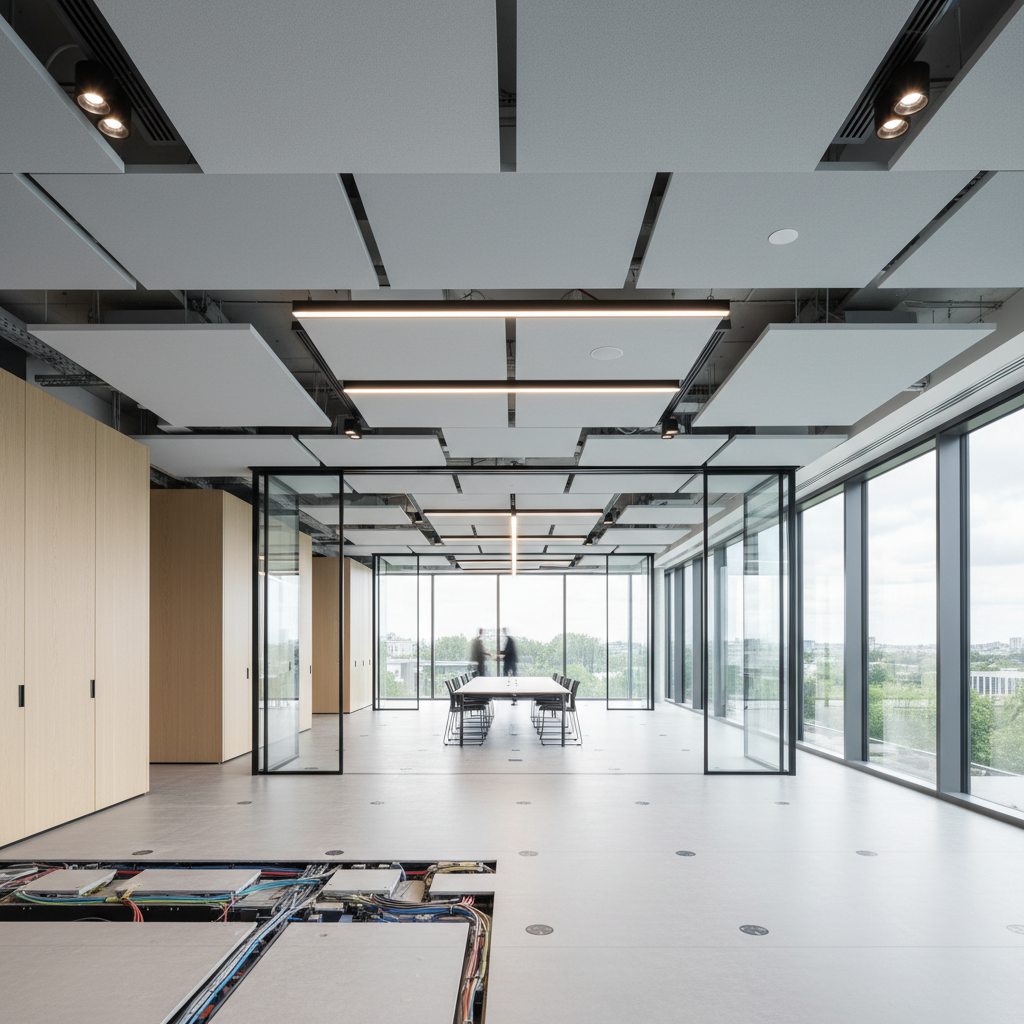

Ein gemeinsames Raster für Fassade, Trennwände, Decke, Beleuchtung und technische Auslässe reduziert spätere Umbauten. In Bürogebäuden sind Achsmaße von etwa 1,20 bis 1,50 m verbreitet, jedoch nicht normativ vorgegeben. Außenluftauslässe, Kühlflächen, Sensoren und Leuchten sollten so angeordnet werden, dass Trennwände entlang definierter Achsen ergänzt werden können. Fest eingebaute Komponenten unmittelbar auf potenziellen Trennwandachsen schränken die Umnutzbarkeit ein. Ebenso müssen Sprinkler, Rauchmelder und Revisionsöffnungen bei jeder zulässigen Raumteilung funktionsfähig und zugänglich bleiben.
Für die horizontale Verteilung eignen sich zugängliche Deckenhohlräume, Installationszonen oder Doppelböden. Bei Doppelböden sind Aufbauhöhen von etwa 120 bis 200 mm typisch; die erforderliche Höhe hängt von Kabelvolumen, Kreuzungspunkten, Luftführung und Bodenaufbau ab. Medienführungen sollten in Haupt- und Sekundärtrassen gegliedert werden. Kurze austauschbare Anschlussstrecken erleichtern Anpassungen, ohne zentrale Leitungen zu verändern. Dabei sind Brandschutzabschottungen, Schallschutz, Mindestabstände, Wartungsflächen und zulässige Kabelbelegungen bereits im Rasterkonzept zu berücksichtigen.
Lüftung für wechselnde Belegung zonieren
Die Außenluftbemessung richtet sich nach der vorgesehenen Raumluftqualität und der Emissionsklasse des Gebäudes. DIN EN 16798-1 unterscheidet Kategorien des Innenraumklimas; DIN EN 16798-3 behandelt die Lüftung von Nichtwohngebäuden. Für Kategorie II kann bei einem schadstoffarmen Gebäude beispielsweise mit 7 l/s je Person zuzüglich 0,7 l/s je m² geplant werden. Bei 10 m² Fläche pro Person ergeben sich daraus rund 14 l/s beziehungsweise 50 m³/h Außenluft pro Person. Der konkrete Ansatz ist projektspezifisch festzulegen.
Variable Volumenstromregler ermöglichen die Anpassung an unterschiedliche Belegungen. Sinnvoll sind Regelzonen, die mit den möglichen Raumteilungen übereinstimmen, beispielsweise zwei bis vier Fassadenmodule beziehungsweise häufig etwa 25 bis 60 m² je Zone. CO₂-, Präsenz- oder Belegungssignale können den Volumenstrom bedarfsgerecht führen. Besprechungsräume benötigen wegen ihrer kurzfristig hohen Dichte separate Zonen. Gleichzeitig müssen Mindestvolumenströme, Druckverhältnisse, Überströmwege und Schallpegel eingehalten werden. Eine reine CO₂-Regelung erfasst außerdem keine gebäudebedingten Emissionen und ersetzt daher nicht den flächenbezogenen Außenluftanteil.
Sie möchten dieses Thema für Ihr Gebäude belastbar bewerten lassen? Wir prüfen die Ausgangslage und planen die TGA über die HOAI-Leistungsphasen 1 bis 9.
Projektanfrage stellenKühllast und thermischen Komfort variabel auslegen
Die thermische Planung muss mehrere Grundriss- und Belegungsvarianten abbilden. VDI 2078 liefert das Verfahren zur dynamischen Berechnung thermischer Lasten und Raumtemperaturen. Zu berücksichtigen sind Fassade, Sonnenschutz, Speicherfähigkeit, Personen, Beleuchtung, Geräte und zeitliche Nutzungsprofile. Für flexible Flächen empfiehlt sich mindestens eine Berechnung für reguläre Arbeitsplatzbelegung, hohe Besprechungsraumnutzung und reduzierte Teilauslastung. Dadurch wird sichtbar, ob Kühlflächen, Luftvolumenströme und Regelbereiche sowohl Lastspitzen als auch schwach belegte Betriebszustände beherrschen.
Für Bürobereiche der Kategorie II nennt DIN EN 16798-1 unter festgelegten Randbedingungen operative Temperaturbereiche von etwa 20 bis 24 °C im Winter und 23 bis 26 °C im Sommer. Diese Werte sind keine pauschalen Solltemperaturen, sondern Auslegungskriterien in Abhängigkeit von Aktivität und Bekleidung. Kühlsegel, Betonkernaktivierung oder kombinierte Systeme müssen zum Nutzungsprofil passen. Eine raumweise oder modular gegliederte Regelung ist flexibler als großflächige, nicht trennbare Zonen. Bei Flächenkühlung sind zusätzlich Taupunktüberwachung und Kondensationsschutz erforderlich.
Elektro und Beleuchtung umnutzbar aufbauen
Arbeitsplätze benötigen unabhängig vom späteren Grundriss zugängliche Anschlüsse für Strom, Daten und gegebenenfalls Medientechnik. Bodentanks, Brüstungskanäle oder modulare Deckeneinspeisungen sollten deshalb mit dem Ausbauachsenraster koordiniert werden. Für Reserveplätze in Unterverteilungen und Kabelwegen sind typische Planungsbandbreiten von 15 bis 25 Prozent möglich; sie bleiben jedoch projektabhängig. Entscheidend ist, dass Reserve, Selektivität, Spannungsfall, Kurzschlussfestigkeit und tatsächliche Gleichzeitigkeiten gemeinsam geprüft werden. Eine pauschale Leistungsreserve an jedem Arbeitsplatz führt dagegen häufig zu unnötig großen Verteilungen.
Die Beleuchtungsplanung muss auch nach dem Versetzen von Trennwänden ausreichende Sehbedingungen gewährleisten. DIN EN 12464-1 fordert für übliche Büroaufgaben regelmäßig 500 lx Wartungswert im Bereich der Sehaufgabe; für den unmittelbaren Umgebungsbereich sind häufig 300 lx anzusetzen. Adressierbare Leuchten und neu gruppierbare Präsenz- und Tageslichtsensoren erleichtern spätere Änderungen. Raumteilungen beeinflussen außerdem Sicherheitsbeleuchtung, Brandmelder, Lautsprecher und gegebenenfalls Sprinkler. Deshalb müssen mögliche Umbauvarianten mit DIN EN 1838, DIN VDE 0108-100-1 und dem jeweiligen Brandschutzkonzept abgeglichen werden.
Automation und Dokumentation für Änderungen vorbereiten
Die Gebäudeautomation verbindet Belegung, Lüftung, Temperatur, Sonnenschutz und Beleuchtung. Flexible Flächen benötigen eine logische Zonierung, die ohne Austausch zentraler Hardware geändert werden kann. Feldgeräte sollten eindeutig adressiert und Raumfunktionen in der Software parametrierbar sein. Offene, dokumentierte Kommunikationsschnittstellen erleichtern die Einbindung neuer Komponenten, legen aber allein noch keine Interoperabilität fest. Für jede Zone sind Betriebsarten wie Komfort, Stand-by, Absenkung und Nichtnutzung zu definieren. Grenzwerte, Mindestlaufzeiten und Verriegelungen verhindern instabilen Betrieb bei häufig wechselnder Belegung.
Vor der Übergabe sind alle relevanten Varianten durch Funktionsprüfungen zu verifizieren. Dazu gehören Mindest- und Maximalvolumenströme, Raumtemperaturregelung, Taupunktbegrenzung, Sonnenschutz, Beleuchtungsszenen und die Reaktion auf Präsenzsignale. Trendaufzeichnungen über mindestens mehrere typische Nutzungstage helfen, instabile Regelkreise und unnötige Gleichzeitigkeit zu erkennen. Revisionsunterlagen sollten neben Schemata und Grundrissen auch Zonenlisten, Adressierungen, Sollwerte, Regelbeschreibungen und freie Kapazitäten enthalten. Nur mit dieser Dokumentation lassen sich spätere Raumänderungen planen, ohne die Funktionsweise der bestehenden Anlagen neu ermitteln zu müssen.
- Aktuelle Zonen- und Raumfunktionslisten
- Eindeutige Anlagenkennzeichnung und Adressierung
- Dokumentierte Sollwerte, Regelparameter und Zeitprogramme
- Nachweis freier Anschlüsse und verfügbarer Anlagenkapazitäten
| Kennwert | Richtgröße | Einordnung |
|---|---|---|
| Typisches Ausbauachsenraster | 1,20 bis 1,50 m | Nicht normativ; mit Fassade, Decke, Trennwänden und Technik abzustimmen. |
| Außenluft Kategorie II | 7 l/s je Person plus 0,7 l/s je m² | Beispiel nach DIN EN 16798-1 für ein schadstoffarmes Gebäude. |
| Operative Temperatur Kategorie II | Winter 20 bis 24 °C, Sommer 23 bis 26 °C | Auslegungsbereich für typische Büronutzung unter definierten Randbedingungen. |
| Typische Regelzonengröße | etwa 25 bis 60 m² | Projektabhängig nach Raumraster, Luftverteilung, Akustik und Regelung. |
| Typische technische Reserve | 10 bis 20 % | Projektabhängige Bandbreite für Verteilung und Anschlüsse, keine pauschale Überdimensionierung. |
| Beleuchtungsstärke Büroaufgabe | 500 lx | Typischer Wartungswert im Bereich der Sehaufgabe nach DIN EN 12464-1. |
Häufige Fragen
Wie flexibel sollte die TGA eines Bürogebäudes ausgelegt werden?
Die sinnvolle Flexibilität ergibt sich aus realistischen Umbauvarianten, nicht aus maximaler Reserve. Häufig werden Ausbauachsen von 1,20 bis 1,50 m, anpassbare Regelzonen und technische Reserven von etwa 10 bis 20 Prozent vorgesehen. Alle Werte sind projektabhängig und müssen mit Flächenkonzept, Brandschutz, Schallschutz und Anlagenhydraulik abgestimmt werden.
Welche Lüftungsmenge wird für flexible Büroflächen benötigt?
Die Luftmenge hängt von Personenbelegung, Raumkategorie und Gebäudeemissionen ab. Für Kategorie II kann nach DIN EN 16798-1 bei einem schadstoffarmen Gebäude beispielhaft mit 7 l/s je Person plus 0,7 l/s je m² gerechnet werden. Besprechungsräume benötigen wegen ihrer höheren Belegungsdichte meist eigene variable Volumenstromzonen.
Wie wird die Kühllast bei wechselnden Bürogrundrissen bestimmt?
Nach VDI 2078 werden zeitabhängige Lasten aus Fassade, Sonneneinstrahlung, Personen, Beleuchtung und Geräten berechnet. Für flexible Flächen sollten mehrere Belegungs- und Raumvarianten untersucht werden. Maßgebend sind sowohl lokale Spitzenlasten als auch die Gleichzeitigkeit im Gesamtgebäude. Die Summe aller Raumspitzen ist nicht automatisch die erforderliche zentrale Kälteleistung.
Was muss bei später versetzbaren Trennwänden beachtet werden?
Trennwandachsen dürfen nicht mit Leuchten, Luftauslässen, Kühlflächen, Sensoren oder Revisionsöffnungen kollidieren. Jede neue Raumteilung beeinflusst außerdem Luftüberströmung, Schallschutz, Brandmelder, Sprinkler und Sicherheitsbeleuchtung. Deshalb sollten zulässige Teilungsvarianten bereits in der Planung definiert und mit den technischen Zonen sowie dem Brandschutzkonzept koordiniert werden.
