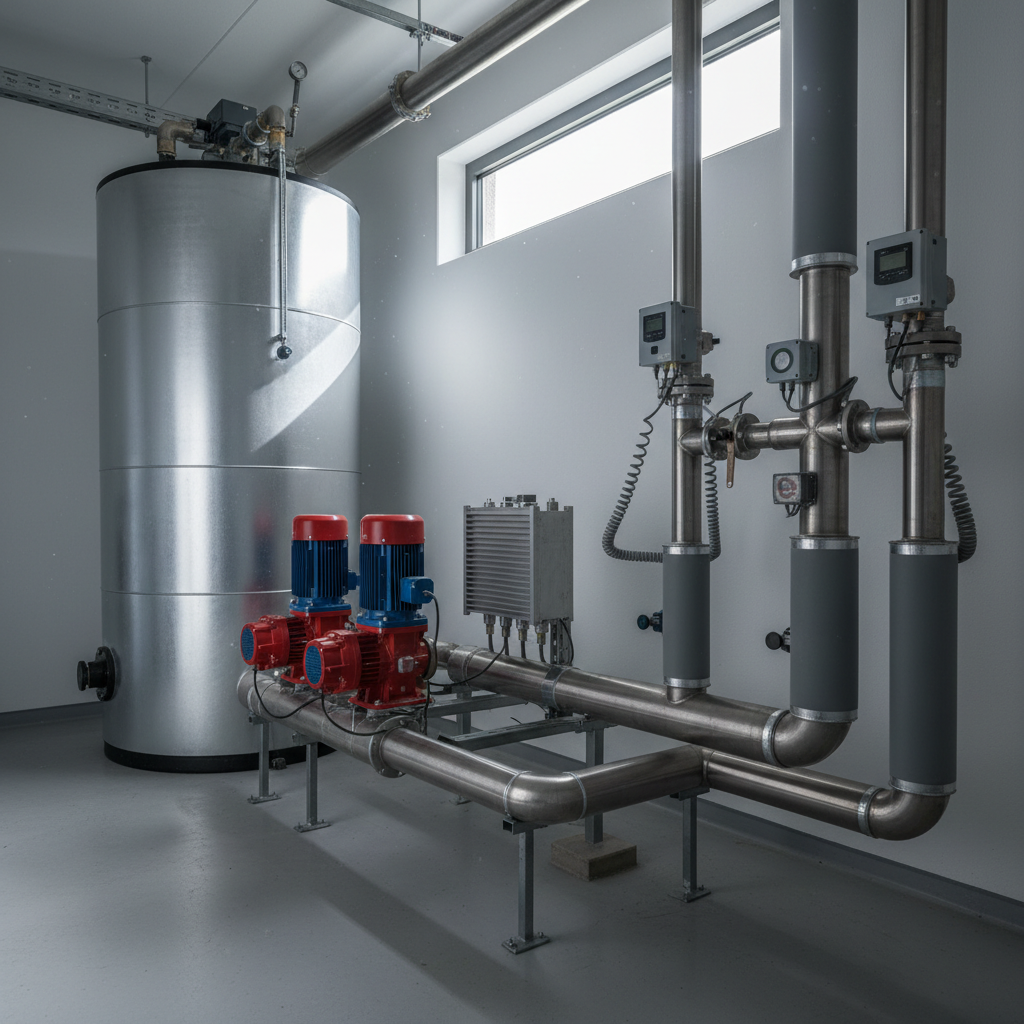

Die DIN EN 12831-3 beschreibt, wie Wärmebedarf und Auslegungsleistung für Trinkwarmwassersysteme aus Nutzung, Zapfprofilen, Temperaturen und Systemverlusten bestimmt werden. Entscheidend ist nicht allein der tägliche Verbrauch, sondern dessen zeitliche Verteilung. Kurzzeitige Spitzen beeinflussen den Speicherinhalt, längere Belastungsphasen die Nachheizleistung. Für eine normgerechte Planung müssen Sie die energetische Berechnung mit den hygienischen Anforderungen des DVGW W 551 sowie den tatsächlichen Betriebsbedingungen des Gebäudes abstimmen.
- Die zeitliche Zapfverteilung ist wichtiger als der Tagesverbrauch allein.
- Speicherinhalt und Nachheizleistung müssen gemeinsam berechnet werden.
- Energetische Auslegung und Trinkwasserhygiene sind getrennt nachzuweisen.
- Mehrere pauschale Sicherheitszuschläge führen häufig zu Überdimensionierung.
- Die verfügbare Erzeugerleistung ist bei realen Ladetemperaturen zu prüfen.
Anwendungsbereich und Abgrenzung der Norm
Die DIN EN 12831-3 gehört zur Normenreihe für die energetische Bewertung von Gebäuden und behandelt die Wärmelast von Trinkwarmwassersystemen sowie die Charakterisierung des Warmwasserbedarfs. Sie ist den Modulen M8-2 und M8-3 zugeordnet. Berechnet werden der Wärmebedarf für Zapfvorgänge, relevante Systemverluste und daraus abgeleitete Leistungsanforderungen. Die Norm gilt nicht als pauschale Verbrauchstabelle, sondern stellt Berechnungsverfahren bereit, die auf Gebäudenutzung, Nutzerzahl, Ausstattung und zeitlicher Bedarfsverteilung beruhen.
Von der Raumheizlast nach DIN EN 12831-1 ist die Trinkwassererwärmung klar zu trennen. Beide Lasten können zeitgleich auftreten, müssen aber nicht ungeprüft addiert werden. Ob eine gemeinsame Wärmeerzeugung eine Vorrangschaltung, eine anteilige Gleichzeitigkeit oder eine vollständige Leistungsaddition erfordert, hängt vom Anlagenkonzept ab. Prozesswärme, gewerbliche Spültechnik oder besondere medizinische Nutzungen sind zusätzlich mit nutzungsspezifischen Lastprofilen zu untersuchen. Für jedes Projekt ist die anzuwendende Normausgabe vertraglich und planerisch festzulegen.
Bedarfsdaten und Zapfprofile festlegen
Ausgangspunkt ist die tatsächlich zu erwartende Nutzung. Benötigt werden unter anderem Nutzerzahl, Art und Anzahl der Entnahmestellen, gewünschte Mischwassertemperaturen, Kaltwassertemperatur sowie Häufigkeit und Dauer der Zapfungen. Wohnungen, Hotels, Sportstätten, Pflegeeinrichtungen und Bürogebäude besitzen deutlich unterschiedliche Lastverläufe. Ein identischer Tagesbedarf kann deshalb zu verschiedenen Speichergrößen und Nachheizleistungen führen. Die Berechnung sollte Nutzungseinheiten und zeitliche Überschneidungen abbilden, statt lediglich Liter pro Person und Tag auf die maximale Belegung hochzurechnen.
Besonders relevant ist die Spitzenperiode. Eine hohe Zapfung über zehn Minuten beansprucht vor allem den verfügbaren Speicherinhalt und die Übertragungsleistung. Ein über mehrere Stunden anhaltender Bedarf verlangt dagegen eine entsprechende Dauerleistung des Wärmeerzeugers. Bei schwankender Belegung sind mindestens ein typischer Betriebstag und ein plausibler Auslegungsfall zu dokumentieren. Sicherheitszuschläge dürfen Unsicherheiten abdecken, sollten aber nicht mehrere konservative Annahmen überlagern. Andernfalls entstehen übergroße Speichervolumina, lange Verweilzeiten und ungünstige hygienische Betriebsbedingungen.
- Nutzerzahl und Belegungsgrad nach Nutzungseinheit
- Zapfstellen, Armaturendurchflüsse und Mischwassertemperaturen
- Zeitliche Zapffolge einschließlich Gleichzeitigkeit
- Örtliche Kaltwassertemperatur und vorgesehene Warmwassertemperatur
- Wärmeverluste von Speicher, Verteilleitungen und Zirkulation
Wärmebedarf und Auslegungsleistung berechnen
Die für eine Zapfung erforderliche Wärmemenge ergibt sich grundsätzlich aus Wasservolumen, Temperaturhub und spezifischer Wärmekapazität. Für überschlägige Prüfungen kann mit 1,163 Wh je Liter und Kelvin gerechnet werden. Werden beispielsweise 1.000 Liter Mischwasser von 10 °C auf 40 °C erwärmt, beträgt der theoretische Nutzwärmebedarf rund 34,9 kWh. Speicher-, Verteil- und Zirkulationsverluste sind darin noch nicht enthalten. In der normbezogenen Berechnung werden die einzelnen Bedarfsereignisse zeitlich angeordnet und mit den jeweiligen Systemparametern verknüpft.
Die erforderliche Leistung ergibt sich nicht aus dem Tagesbedarf allein. Würden die genannten 34,9 kWh innerhalb von zwei Stunden vollständig nachgeladen, wären theoretisch mindestens 17,4 kW notwendig. In der Praxis kommen Wärmeverluste, Übertragungswirkungsgrad, Regelverhalten und eine mögliche gleichzeitige Zapfung hinzu. Bei Speicheranlagen teilen sich Spitzenlast und Nachladung zwischen Speicher und Wärmeerzeuger auf. Durchflusssysteme müssen dagegen die maßgebende momentane Zapfleistung unmittelbar übertragen können. Das Ergebnis ist daher immer an das konkrete hydraulische Konzept gebunden.
Sie möchten dieses Thema für Ihr Gebäude belastbar bewerten lassen? Wir prüfen die Ausgangslage und planen die TGA über die HOAI-Leistungsphasen 1 bis 9.
Projektanfrage stellenSpeicher und Nachheizung gemeinsam dimensionieren
Ein Speicher darf nicht ausschließlich nach seinem Nennvolumen bewertet werden. Entscheidend sind das nutzbare Warmwasservolumen, die Temperaturschichtung, die Lage der Anschlüsse, die Nachladeleistung und die Regelstrategie. Bei idealer Mischung entsprechen 1.000 Liter Wasser mit 40 °C und 10 °C Kaltwasser rechnerisch 600 Litern Speichervolumen bei 60 °C. Reale Anlagen benötigen wegen Durchmischung, Restvolumen, Wärmeverlusten und erforderlicher Austrittstemperatur eine differenzierte Betrachtung. Herstellerkennlinien für Dauerleistung und Leistungskennzahl ersetzen dabei nicht das projektspezifische Zapfprofil.
Die Auslegung erfolgt iterativ. Zunächst wird geprüft, ob der Speicher die maßgebende Zapffolge abdecken kann. Anschließend ist nachzuweisen, dass die Nachheizung den Speicher innerhalb der vorgesehenen Erholungszeit wieder auflädt. Eine höhere Erzeugerleistung kann das Speichervolumen reduzieren, verursacht jedoch größere Anschlussleistungen und möglicherweise ungünstige Taktung. Umgekehrt senkt ein großer Speicher die momentane Wärmeerzeugerleistung, erhöht aber Bereitschaftsverluste und Wasservolumen. Bei Wärmepumpen sind verfügbare Leistung und Leistungszahl bei der tatsächlichen Ladetemperatur zu berücksichtigen.
Hygieneanforderungen nach DVGW W 551 berücksichtigen
Die DIN EN 12831-3 ermittelt den energetischen Bedarf, ersetzt jedoch keine hygienische Planung. Für zentrale Trinkwassererwärmungsanlagen sind insbesondere DVGW W 551, DIN EN 806 und DIN 1988 zu beachten. Bei den klassischen Temperaturanforderungen für Großanlagen werden mindestens 60 °C am Austritt des Trinkwassererwärmers und mindestens 55 °C im Zirkulationssystem angesetzt. Die verbindlichen Werte und Betriebsweisen sind anhand der jeweils geltenden Regelwerksfassung, der Anlagengröße und des Nutzungskonzepts festzulegen.
Das Speichervolumen sollte so klein wie funktional möglich und so groß wie für die Spitzenlast erforderlich sein. Stagnierende Teilstrecken, unzureichend abgeglichene Zirkulationsnetze und dauerhaft abgesenkte Temperaturen lassen sich nicht durch rechnerische Leistungsreserven kompensieren. Leitungsabschnitte ohne Zirkulation sind hinsichtlich ihres Wasservolumens zu prüfen; die bekannte Grenze von 3 Litern ist dabei ein wesentlicher Planungswert. Eine thermische Desinfektion mit mindestens 70 °C an den Entnahmestellen kann eine Sanierungsmaßnahme sein, ersetzt aber keinen hygienisch geeigneten Dauerbetrieb.
Berechnung dokumentieren und Ergebnisse prüfen
Eine prüffähige Auslegung enthält mehr als Speicherinhalt und Anschlussleistung. Zu dokumentieren sind Normausgabe, Gebäudenutzung, Belegung, Kalt- und Warmwassertemperaturen, Zapfprofile, Gleichzeitigkeitsannahmen, Speicherparameter, Erholungszeit sowie sämtliche angesetzten Wärmeverluste. Auch die Schnittstelle zur Wärmeerzeugung gehört in die Berechnung. Dazu zählen verfügbare Vorlauftemperatur, Wärmeübertragerleistung, Warmwasservorrang und gegebenenfalls Sperrzeiten eines Energieversorgers. Änderungen der Nutzung müssen nachvollziehbar in neue Berechnungsstände übernommen werden.
Zur Plausibilitätsprüfung sollten Tagesenergie, Spitzenvolumen und momentane Leistung getrennt ausgewiesen werden. Ein hoher Tagesbedarf bei gleichmäßiger Zapfung verlangt nicht zwangsläufig einen großen Speicher. Umgekehrt kann eine kurze, konzentrierte Zapfspitze trotz moderatem Tagesverbrauch maßgebend sein. Zusätzlich ist zu prüfen, ob die berechnete Leistung bei den realen Systemtemperaturen verfügbar ist. Bei Bestandsanlagen können Messungen von Zapfvolumen, Temperaturverlauf und Nachladezeit belastbarere Eingangsdaten liefern als allgemeine Nutzungsannahmen.
- Berechnungsgrundlagen und verwendete Normausgaben benennen
- Zapfprofil und Gleichzeitigkeitsansatz grafisch oder tabellarisch darstellen
- Nutzvolumen, Nennvolumen und Nachladeleistung getrennt ausweisen
- Hygienische Temperaturen und Zirkulationsbetrieb nachweisen
- Ergebnisse mit Wärmeübertrager- und Erzeugerkennlinien abgleichen
| Kennwert | Richtgröße | Einordnung |
|---|---|---|
| Spezifischer Energiebedarf | 1,163 Wh/(l·K) | Näherungswert für die Erwärmung von Wasser zur Plausibilitätsprüfung. |
| Beispiel Nutzwärme | 34,9 kWh je 1.000 l von 10 auf 40 °C | Ohne Speicher-, Verteil- und Zirkulationsverluste. |
| Speicheraustritt | typisch mindestens 60 °C | Klassischer Ansatz für zentrale Großanlagen nach DVGW W 551; aktuelle Fassung prüfen. |
| Zirkulationstemperatur | typisch mindestens 55 °C | Im bestimmungsgemäßen Betrieb des Zirkulationssystems einzuhalten. |
| Leitungsvolumen | 3 l | Wesentlicher Grenzwert zur hygienischen Bewertung nicht zirkulierender Fließwege. |
| Thermische Desinfektion | mindestens 70 °C für 3 min | An jeder Entnahmestelle; Sanierungsmaßnahme statt Ersatz für korrekte Planung. |
Häufige Fragen
Wann muss die DIN EN 12831-3 angewendet werden?
Die Norm wird verwendet, wenn Wärmebedarf und Wärmelast einer Trinkwarmwasseranlage methodisch bestimmt werden sollen. Sie ist insbesondere für Neubauten, umfassende Sanierungen und den Austausch von Speichern oder Wärmeerzeugern relevant. Ob ihre Anwendung vertraglich verpflichtend ist, ergibt sich aus Planungsvertrag, Bauvorgaben und vereinbarter Regelwerksfassung.
Berechnet die DIN EN 12831-3 auch die Speichergröße?
Sie liefert die Bedarfs- und Lastgrundlagen für die Dimensionierung von Speichern, Wärmeübertragern und Wärmeerzeugern. Der konkrete Nenninhalt ergibt sich zusätzlich aus nutzbarem Speichervolumen, Schichtung, Nachladeleistung, Regelung und Herstellerdaten. Deshalb kann aus einem Tagesverbrauch nicht unmittelbar eine normgerechte Speichergröße abgeleitet werden.
Wie unterscheiden sich DIN EN 12831-3 und DVGW W 551?
Die DIN EN 12831-3 behandelt vorrangig Wärmebedarf, Zapfprofile und Leistungsanforderungen. DVGW W 551 formuliert hygienische Anforderungen an Planung, Betrieb und Sanierung von Trinkwasserinstallationen, insbesondere zur Begrenzung des Legionellenwachstums. Eine vollständige Auslegung muss daher sowohl die thermische Leistungsfähigkeit als auch Temperaturen, Zirkulation und Wasseraustausch berücksichtigen.
Welche Kaltwassertemperatur ist für die Berechnung anzusetzen?
Die Kaltwassertemperatur sollte standort- und projektbezogen festgelegt werden. Ein pauschaler Wert von 10 °C eignet sich für überschlägige Beispiele, ist aber nicht für jedes Gebäude belastbar. Maßgebend sind örtliche Bedingungen, jahreszeitliche Schwankungen und gegebenenfalls Messwerte. Ein niedrigerer Ansatz erhöht den berechneten Temperaturhub und damit den Wärmebedarf.
