Zirkulationsleitungen gehören zur Trinkwarmwasserinstallation und sind grundsätzlich nach § 69 in Verbindung mit Anlage 8 GEG zu dämmen. Maßgebend sind der Innendurchmesser des Rohres, die Wärmeleitfähigkeit des Dämmstoffs und die jeweilige Einbausituation. Für viele Leitungen bis 22 mm Innendurchmesser fordert das GEG beispielsweise 20 mm Dämmstärke bei einer Wärmeleitfähigkeit von 0,035 W/(m·K). Reduzierte Anforderungen gelten nur für ausdrücklich benannte Sonderbereiche. Zusätzlich sind die Temperaturvorgaben der DIN 1988-200 einzuhalten.
- Zirkulationsleitungen zählen zu den nach GEG zu dämmenden Warmwasserleitungen.
- Die Mindestdämmdicke richtet sich nach Innendurchmesser und Wärmeleitfähigkeit.
- Die 6-mm-Regel für bestimmte Heizungsleitungen gilt nicht pauschal für Zirkulationsleitungen.
- Armaturen, Rohrschellen und Durchdringungen müssen in das Dämmkonzept einbezogen werden.
- DIN 1988-200 verlangt neben der Dämmung eine hygienisch ausreichende Temperaturhaltung.
Rechtliche Anforderungen an Zirkulationsleitungen
§ 69 GEG verlangt, dass die Wärmeabgabe von neu eingebauten oder ersetzten Wärmeverteilungs- und Warmwasserleitungen sowie Armaturen nach Anlage 8 begrenzt wird. Eine Zirkulationsleitung führt erwärmtes Trinkwasser zurück zum Trinkwassererwärmer und zählt damit zu den Warmwasserleitungen. Die Dämmung ist deshalb nicht nur in unbeheizten Kellern erforderlich. Auch in beheizten Bereichen bleibt die Zirkulationsleitung grundsätzlich erfasst, sofern das GEG keine konkrete Ausnahme oder Reduzierung für die betreffende Einbausituation nennt.
Bei bestehenden Anlagen ist zusätzlich zu prüfen, ob zugängliche, ungedämmte Leitungen nach den Nachrüstregelungen des GEG zu dämmen sind. Technisch nicht zugängliche Leitungen erfordern in der Regel keine zerstörenden Eingriffe allein zum Zweck der nachträglichen Dämmung. Sobald Leitungsabschnitte jedoch im Rahmen einer Sanierung freigelegt, ersetzt oder neu verlegt werden, sollte die Ausführung anhand des aktuellen GEG bewertet und dokumentiert werden. Maßgeblich ist der zum Zeitpunkt der Maßnahme geltende Rechtsstand.
Dämmdicken nach Anlage 8 GEG
Die Mindestdämmdicke richtet sich nach dem tatsächlichen Innendurchmesser, nicht allein nach der aufgedruckten Nennweite. Bis 22 mm Innendurchmesser sind mindestens 20 mm Dämmstoff erforderlich. Bei mehr als 22 mm bis 35 mm gelten 30 mm. Für Innendurchmesser über 35 mm bis 100 mm entspricht die Mindestdämmdicke dem Innendurchmesser. Bei Rohren über 100 mm Innendurchmesser fordert Anlage 8 GEG eine Dämmdicke von 100 mm.
Diese Werte beziehen sich auf einen Dämmstoff mit einer Wärmeleitfähigkeit von 0,035 W/(m·K), bestimmt bei einer mittleren Temperatur von 40 °C. Werden Dämmstoffe mit anderer Wärmeleitfähigkeit eingesetzt, ist die erforderliche Dicke nach den anerkannten Regeln der Technik umzurechnen. Produktangaben bei 10 °C oder Raumtemperatur sind nicht unmittelbar vergleichbar. Für den Nachweis sind die deklarierte Wärmeleitfähigkeit, die Bezugstemperatur und die tatsächlich montierte Dämmstärke gemeinsam zu betrachten.
- Innendurchmesser bis 22 mm: mindestens 20 mm Dämmung
- Innendurchmesser über 22 bis 35 mm: mindestens 30 mm Dämmung
- Innendurchmesser über 35 bis 100 mm: Dämmstärke mindestens wie Innendurchmesser
- Innendurchmesser über 100 mm: mindestens 100 mm Dämmung
Reduzierte Dämmdicken richtig einordnen
In Wand- und Deckendurchbrüchen, Kreuzungsbereichen, Leitungsverbindungsstellen und an zentralen Leitungsnetzverteilern darf nach Anlage 8 GEG grundsätzlich die Hälfte der ansonsten erforderlichen Dämmdicke angesetzt werden. Bei einer regulären Anforderung von 20 mm wären dort somit mindestens 10 mm erforderlich. Diese Erleichterung gilt nur für den räumlich notwendigen Sonderbereich. Sie rechtfertigt nicht, einen längeren Leitungsabschnitt vor oder hinter einer Durchführung mit reduzierter Dämmung auszuführen.
Die häufig genannte Dämmdicke von 6 mm im Fußbodenaufbau betrifft nach Anlage 8 GEG bestimmte Wärmeverteilungsleitungen zwischen beheizten Räumen verschiedener Nutzer. Sie lässt sich nicht pauschal auf Trinkwarmwasser- oder Zirkulationsleitungen übertragen. Ebenso gelten Ausnahmen für absperrbare Heizungsleitungen innerhalb beheizter Räume eines Nutzers nicht automatisch für Warmwasserleitungen. Bei der Planung einer Zirkulationsleitung ist daher zunächst die Leitungsart und erst danach die Einbausituation zu bewerten.
Sie möchten dieses Thema für Ihr Gebäude belastbar bewerten lassen? Wir prüfen die Ausgangslage und planen die TGA über die HOAI-Leistungsphasen 1 bis 9.
Projektanfrage stellenTemperaturen und hygienischer Betrieb nach DIN 1988-200
Die Dämmung ersetzt keine hygienisch korrekte Temperaturhaltung. Für zentrale Trinkwassererwärmungsanlagen nennt DIN 1988-200 im bestimmungsgemäßen Betrieb in der Regel mindestens 60 °C am Austritt des Trinkwassererwärmers. Am Wiedereintritt der Zirkulation soll die Temperatur grundsätzlich nicht unter 55 °C liegen. Daraus ergibt sich eine zulässige Temperaturdifferenz von typischerweise höchstens 5 K zwischen Austritt und Zirkulationsrücklauf. Die Anforderungen sind unter realen Betriebsbedingungen zu überprüfen.
Eine zu geringe Dämmdicke erhöht die Wärmeverluste und kann dazu führen, dass einzelne Stränge die erforderliche Rücklauftemperatur nicht erreichen. Die planerische Reaktion darf nicht allein in einer höheren Pumpendrehzahl bestehen. Erforderlich sind eine Rohrnetzberechnung, der hydraulische Abgleich der Zirkulationsstränge und geeignete Regulierventile. Betriebsunterbrechungen der Zirkulation sind hygienisch zu bewerten; eine Temperaturabsenkung des Systems ist kein zulässiger Ersatz für einen ordnungsgemäßen Betrieb nach DIN 1988-200.
Planung und Montage ohne vermeidbare Wärmebrücken

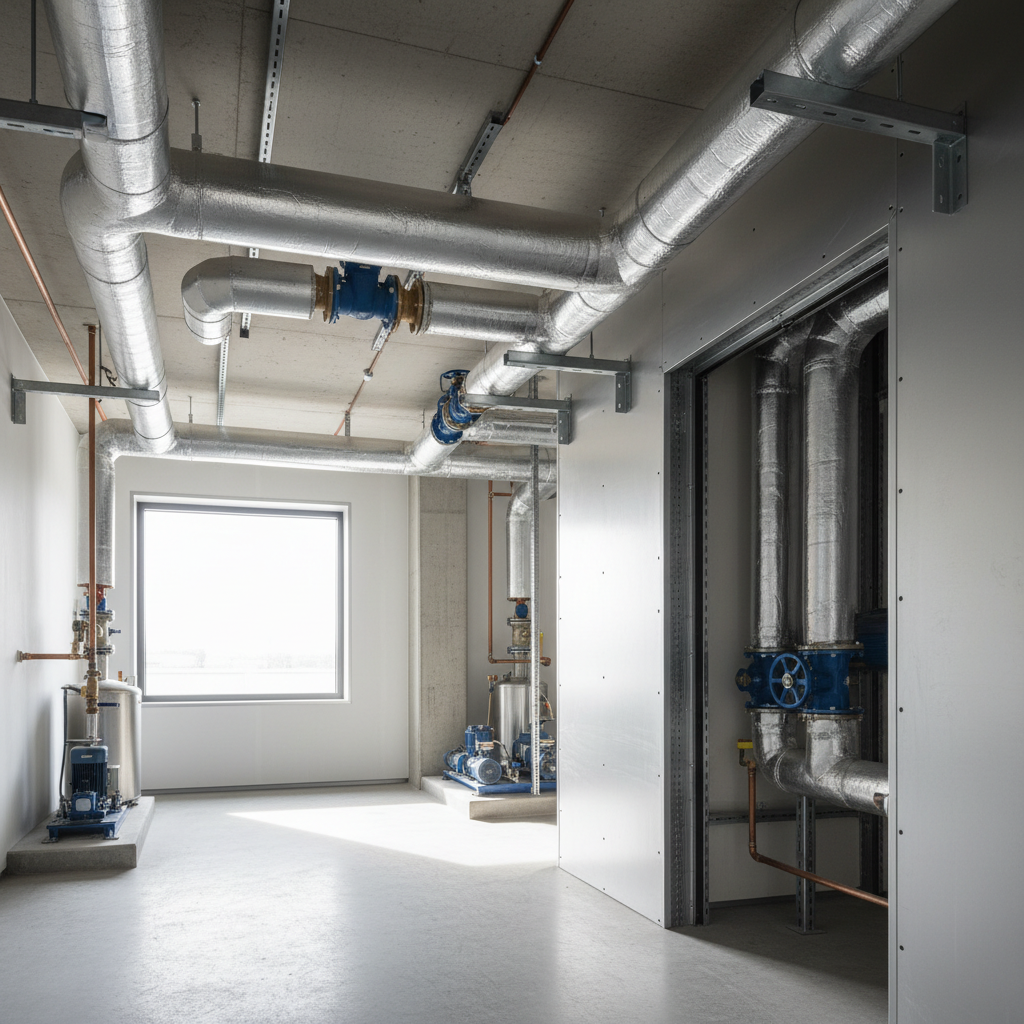

Die ausgeschriebene Dämmdicke muss auch an Bögen, T-Stücken, Strangregulierventilen, Absperrarmaturen und Pumpen eingehalten werden, soweit keine zulässige Reduzierung greift. Ungedämmte Armaturengehäuse können auf kurzen Abschnitten erhebliche Wärmeverluste verursachen. Sinnvoll sind demontierbare Dämmschalen, damit Wartung und hydraulischer Abgleich möglich bleiben. Rohrschellen sind mit geeigneten Dämmträgern auszuführen, sodass die Dämmung weder zusammengedrückt noch dauerhaft unterbrochen wird.
Besonders kritisch sind enge Installationsschächte und Vorwandbereiche. Der erforderliche Platz ist aus Rohrabstand, Dämmstärke und Montagezugabe zu ermitteln. Zwei Rohre mit jeweils 20 mm Dämmung benötigen zwischen den Rohroberflächen bereits mindestens 40 mm, wenn die Dämmschichten ohne Kompression aneinandergrenzen. Zusätzlich sind Abstände zu kalten Trinkwasserleitungen vorzusehen, damit deren Temperatur nicht durch die dauerhaft warme Zirkulationsleitung erhöht wird.
- Dämmschicht an Bögen und Abzweigen geschlossen führen
- Armaturen und Regulierventile mit abnehmbaren Formteilen dämmen
- Rohrschellen und Befestigungen wärmebrückenarm ausführen
- Abstände zu Trinkwasser kalt bereits in der Trassenplanung berücksichtigen
Nachweis und Abnahme in der Praxis
Für einen belastbaren GEG-Nachweis sollten Rohrwerkstoff, Außendurchmesser, Innendurchmesser, Dämmstoff, Wärmeleitfähigkeit und vorgesehene Dämmdicke in Planung und Ausschreibung eindeutig bezeichnet sein. Die Angabe „nach GEG dämmen“ reicht für die Ausführungskontrolle häufig nicht aus. Unterschiedliche Rohrsysteme können bei gleicher Nennweite verschiedene Innendurchmesser besitzen. Eine Dämmtabelle je Rohrsystem verhindert, dass Monteure die Dicke lediglich aus der Nennweite ableiten.
Vor dem Schließen von Schächten und Vorwänden ist eine Sichtprüfung zweckmäßig. Kontrolliert werden durchgehende Dämmung, geschlossene Längs- und Stoßfugen, gedämmte Armaturen sowie korrekt ausgeführte Durchdringungen. Nach Inbetriebnahme sollten mindestens die Temperatur am Austritt des Trinkwassererwärmers und die Rücklauftemperatur der Zirkulation gemessen werden. Bei verzweigten Anlagen sind zusätzliche Messungen an hydraulisch ungünstigen Strängen erforderlich. Fotos, Produktdatenblätter und Messprotokolle erleichtern die spätere Bestandsbewertung.
| Kennwert | Richtgröße | Einordnung |
|---|---|---|
| Rohrinnendurchmesser bis 22 mm | 20 mm Mindestdämmdicke | Bei λ = 0,035 W/(m·K) und 40 °C mittlerer Temperatur |
| Rohrinnendurchmesser über 22 bis 35 mm | 30 mm Mindestdämmdicke | Maßgeblich ist der tatsächliche Innendurchmesser |
| Rohrinnendurchmesser über 35 bis 100 mm | Dämmdicke gleich Innendurchmesser | Vorgabe nach Anlage 8 GEG |
| Sonderbereiche | 50 % der regulären Dämmdicke | Zum Beispiel unmittelbar in Wand- und Deckendurchbrüchen |
| Trinkwassererwärmer | In der Regel mindestens 60 °C am Austritt | Betriebstemperatur nach DIN 1988-200 für zentrale Anlagen |
| Zirkulationsrücklauf | Grundsätzlich mindestens 55 °C | Typische maximale Temperaturdifferenz zum Austritt: 5 K |
Häufige Fragen
Müssen Zirkulationsleitungen auch in beheizten Räumen gedämmt werden?
Ja, grundsätzlich erfasst § 69 GEG auch Warmwasser- und Zirkulationsleitungen in beheizten Bereichen. Ausnahmen für bestimmte Heizungsleitungen dürfen nicht pauschal auf Trinkwarmwasser übertragen werden. Entscheidend sind die Leitungsart und die konkrete Einbausituation nach Anlage 8 GEG. Zusätzlich begrenzt die Dämmung unerwünschte Wärmeeinträge in Schächte und angrenzende Räume.
Welche Dämmstärke braucht eine Zirkulationsleitung DN 20?
Die Nennweite DN 20 allein genügt nicht zur Festlegung. Maßgeblich ist der tatsächliche Innendurchmesser des verwendeten Rohrsystems. Liegt dieser bei höchstens 22 mm, fordert Anlage 8 GEG mindestens 20 mm Dämmung bei λ = 0,035 W/(m·K) und 40 °C mittlerer Temperatur. Bei anderer Wärmeleitfähigkeit ist die Dicke fachgerecht umzurechnen.
Reichen 50 Prozent Dämmung bei einer Leitung im Installationsschacht?
Nein. Ein Installationsschacht ist nicht generell ein Bereich mit halbierter Dämmanforderung. Die Reduzierung auf 50 Prozent gilt nur für die in Anlage 8 GEG genannten Details, beispielsweise unmittelbar in Wand- und Deckendurchbrüchen, Kreuzungsbereichen oder an Leitungsverbindungsstellen. Der reguläre Leitungsverlauf im Schacht benötigt grundsätzlich die volle ermittelte Dämmdicke.
Warum erreicht die Zirkulation trotz Dämmung keine 55 °C?
Mögliche Ursachen sind ein fehlender hydraulischer Abgleich, falsch eingestellte Regulierventile, eine zu kleine Pumpe, ungünstige Rohrdimensionen oder eine zu niedrige Speichertemperatur. Auch ungedämmte Armaturen und längere Wärmebrücken sind relevant. Die Prüfung sollte Temperaturen, Volumenströme und Druckverluste je Strang erfassen, statt lediglich die Pumpenleistung pauschal zu erhöhen.
