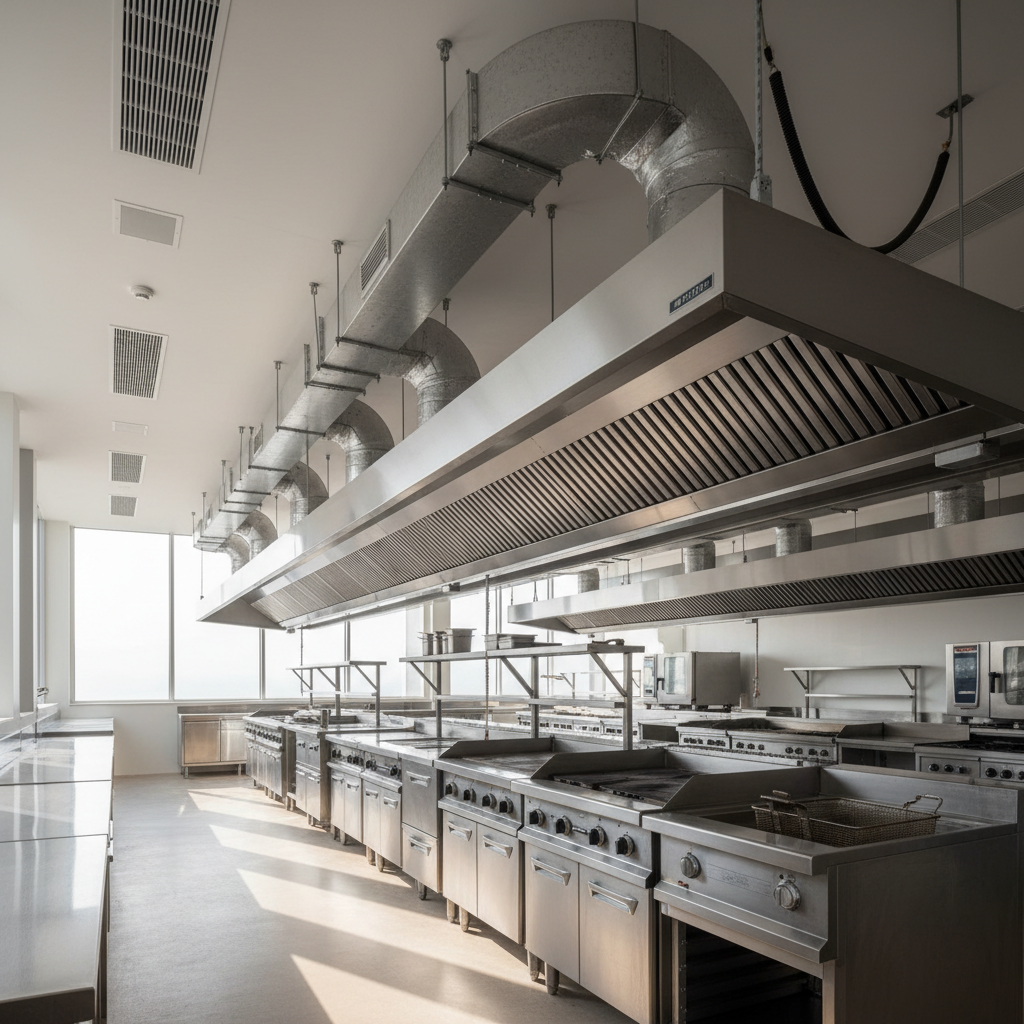

Eine Küchenlüftung nach VDI 2052 wird anhand der thermischen und stofflichen Belastungen der Kochgeräte dimensioniert. Maßgebend sind insbesondere konvektive Wärmeabgabe, Feuchte, Garverfahren, Gleichzeitigkeit, Geräteanordnung und Erfassungssystem. Ein pauschaler Luftwechsel oder ein fester Abluftwert je Kilowatt reicht für die Auslegung nicht aus. Fett und andere Aerosole müssen möglichst nah an der Entstehungsstelle erfasst und vor dem Abluftkanal abgeschieden werden. Gleichzeitig sind Zuluftführung, Druckhaltung, Brandschutz, Reinigbarkeit und Schall zu koordinieren.
- Die Abluftmenge ergibt sich aus Thermik, Feuchte, Gleichzeitigkeit und Erfassungsgeometrie.
- Pauschale Luftwechsel oder feste Werte je Kilowatt ersetzen keine Berechnung nach VDI 2052.
- Zuluft darf die Thermikströmung über den Kochgeräten nicht stören.
- Aerosolabscheider benötigen geprüfte Leistungsdaten und müssen leicht zu reinigen sein.
- Volumenstrom, Unterdruck und Erfassung sind unter definierten Betriebsbedingungen zu prüfen.
Geltungsbereich und Planungsgrundlagen
VDI 2052 Blatt 1 gilt für die Raumlufttechnik gewerblicher Küchen und zugehöriger Bereiche. Sie wird regelmäßig bei Küchen mit einer Gesamtanschlussleistung der wärme- und feuchteabgebenden Geräte von mehr als 25 kW angewendet. Unterhalb dieser Schwelle kann sie ebenfalls maßgebend sein, wenn Nutzung und Belastung über das haushaltsübliche Kochen hinausgehen. Für die Planung werden Geräteliste, Anschlussleistung, Energieart, Betriebszeiten, Garverfahren, Aufstellungsplan und geplante Gleichzeitigkeit benötigt.
Die Richtlinie ist gemeinsam mit der Normenreihe DIN EN 16282 für Einrichtungen in gewerblichen Küchen zu betrachten. VDI 2052 beschreibt die lüftungstechnischen Anforderungen und Berechnungsgrundlagen, während DIN EN 16282 unter anderem Hauben, Lüftungsdecken, Luftdurchlässe und Aerosolabscheider behandelt. Zusätzlich müssen Landesbauordnung, Leitungsanlagen-Richtlinie, Brandschutzkonzept und gegebenenfalls Vorgaben der Sachversicherung berücksichtigt werden. Die Auslegung beginnt deshalb nicht mit dem Ventilator, sondern mit einer belastbaren Küchen- und Geräteplanung.
Abluftmenge aus den Küchenlasten bestimmen
Die Abluftmenge wird nach VDI 2052 vorrangig aus dem Thermikstrom über den Kochgeräten abgeleitet. Dazu werden die Anschlussleistungen mit Gleichzeitigkeits- und Wärmeabgabefaktoren bewertet. Entscheidend ist der konvektiv an den Raum abgegebene Leistungsanteil, nicht allein die Nennleistung auf dem Typenschild. Die Berechnung berücksichtigt außerdem freie oder wandgebundene Aufstellung, Abstand zur Erfassungseinrichtung, Haubengeometrie, seitliche Störströmungen und den Umfang der Geräteblockbelegung.
Ergibt die thermische Berechnung beispielsweise einen Erfassungsvolumenstrom von 4.000 m³/h und verlangt die konkrete Einbausituation einen projektbezogenen Zuschlag von 15 Prozent, beträgt der Auslegungswert 4.600 m³/h. Dieser Rechengang ist lediglich ein Beispiel; der Zuschlag ist kein allgemeiner Normwert. Spülmaschinen, Kombidämpfer und Kochkessel können zusätzlich durch latente Lasten bestimmend werden. Bei unterschiedlichen Betriebszuständen sind mindestens Volllast, typische Teillast und Reinigung zu untersuchen.
- Anschlussleistung und Energieart jedes Geräts erfassen
- Gleichzeitigkeit aus Betriebsablauf und Speisenkonzept ableiten
- Konvektive und latente Lasten getrennt bewerten
- Gerätestellung und Erfassungssystem in die Berechnung einbeziehen
Erfassung und Zuluft aufeinander abstimmen
Eine ausreichende Abluftmenge erfüllt ihre Aufgabe nur, wenn der aufsteigende Thermikstrom vollständig erfasst wird. Hauben benötigen einen ausreichenden Überstand gegenüber der Gerätefront und den seitlichen Gerätekanten. Typische Planungswerte liegen bei etwa 200 bis 300 mm, müssen aber an Gerätehöhe, Türbewegungen und Störströmungen angepasst werden. Induktionshauben oder Lüftungsdecken können den erforderlichen Abluftstrom beeinflussen. Türen, Ausgabedurchreichen und Zuluftdurchlässe dürfen die Thermikfahne nicht aus dem Erfassungsbereich verdrängen.
Als projektbezogener Ausgangswert werden häufig etwa 80 bis 90 Prozent der Abluftmenge mechanisch als Zuluft eingebracht. Der verbleibende Anteil kann kontrolliert aus angrenzenden, hygienisch geeigneten Bereichen nachströmen. Damit bleibt die Küche gegenüber Gastraum oder Flur üblicherweise leicht im Unterdruck; typische Planungsbereiche liegen bei ungefähr 5 bis 10 Pa. Diese Werte sind keine pauschalen Vorgaben der VDI 2052. Türkräfte, Geruchsübertragung, Verbrennungsluftversorgung und die Druckverhältnisse des Gesamtgebäudes sind rechnerisch und messtechnisch zu prüfen.
Sie möchten dieses Thema für Ihr Gebäude belastbar bewerten lassen? Wir prüfen die Ausgangslage und planen die TGA über die HOAI-Leistungsphasen 1 bis 9.
Projektanfrage stellenFett und Aerosole wirksam abscheiden
Beim Braten, Frittieren und Grillen entstehen flüssige und feste Aerosole unterschiedlicher Partikelgrößen. Diese Belastungen werden umgangssprachlich als Fett bezeichnet, obwohl sie auch Wasser, Eiweiß- und Verbrennungsbestandteile enthalten können. Nach VDI 2052 sollen Aerosole möglichst nahe an der Entstehungsstelle abgeschieden werden. Geeignete Abscheider sitzen daher in Hauben oder Lüftungsdecken vor Abluftkanal und Ventilator. Gasförmige Geruchsstoffe und verdampfte organische Verbindungen lassen sich mit mechanischen Aerosolabscheidern dagegen nicht vollständig entfernen.
DIN EN 16282-6 unterscheidet Aerosolabscheider unter anderem nach Einsatzbereich und Brandverhalten. Abscheider des Typs A verfügen über einen geprüften Flammendurchschlagschutz und sind für Anwendungen mit erhöhter Brandgefährdung vorgesehen. Typ B kommt nur für entsprechend geringere Belastungen infrage. Ein einzelner pauschaler Abscheidegrad beschreibt die Praxis nicht ausreichend, weil die Wirksamkeit von Partikelgröße, Luftgeschwindigkeit und Prüfverfahren abhängt. Für die Auslegung sind geprüfte Herstellerdaten einschließlich Druckverlust und zulässigem Volumenstrombereich erforderlich.
- Typ A mit geprüftem Flammendurchschlagschutz für entsprechend brandgefährdete Anwendungen
- Typ B nur bei dafür geeigneten Geräten und geringerer Brandbeanspruchung
- Maschen- oder Gestrickfilter nicht ohne belastbaren Eignungs- und Brandschutznachweis einsetzen
Druckverlust, Kanäle und Reinigung berücksichtigen
Aerosolabscheider verursachen abhängig von Bauart und Betriebszustand einen Druckverlust. Typische saubere Anfangswerte liegen häufig bei etwa 40 bis 100 Pa; maßgebend sind jedoch die geprüften Produktdaten. Verschmutzung erhöht den Widerstand und reduziert bei ungeregelten Anlagen den Volumenstrom. Für Küchenabluftkanäle werden oft Strömungsgeschwindigkeiten von ungefähr 6 bis 9 m/s geplant. Der konkrete Wert ist projektabhängig und muss Druckverlust, Schall, Energiebedarf, Ablagerungsrisiko und verfügbare Kanalquerschnitte ausgleichen.
Abscheider, Sammelrinnen, Abluftkammern und Kanäle müssen ohne umfangreiche Demontage kontrolliert und gereinigt werden können. Bei intensiver Nutzung kann die Reinigung der herausnehmbaren Abscheider täglich erforderlich sein. Für Haubeninnenräume und Kanäle sind Intervalle anhand der tatsächlichen Ablagerung festzulegen. Als betrieblicher Startwert kann eine Sichtkontrolle des Kanalnetzes alle drei bis sechs Monate dienen. Die Intervalle werden anschließend dokumentiert verkürzt oder verlängert. Revisionsöffnungen müssen sämtliche Richtungsänderungen und relevante Kanalabschnitte erreichbar machen.
Nachweis und Funktionsprüfung im Betrieb
Die Planung sollte für jede Betriebszone einen Luftmengen- und Drucknachweis enthalten. Dazu gehören berechnete Abluft, mechanische Zuluft, Überströmung, Gleichzeitigkeitsannahmen, Druckverluste und Ventilatorbetriebspunkte. Bei Anlagen mit variablen Volumenströmen müssen die Regelbereiche zu den tatsächlich betriebenen Gerätegruppen passen. Eine reine Drehzahlsteuerung ohne Rückmeldung über Klappenstellung, Druck oder Volumenstrom kann dazu führen, dass entfernte Hauben nicht ausreichend erfasst werden. Auch Mindestvolumenströme der Abscheider sind einzuhalten.
Bei der Abnahme werden Volumenströme an Hauben, Lüftungsdecken und Zuluftdurchlässen gemessen und mit den Planwerten verglichen. Ergänzend sind Raumdruck, Strömungsrichtung an Türen sowie die Erfassung unter realistischen Lastbedingungen zu prüfen. Nebelversuche können Störströmungen sichtbar machen, ersetzen aber keine quantitative Messung. Die Dokumentation sollte Messstellen, Betriebszustände, Gerätebelegung, Soll- und Istwerte sowie Reglereinstellungen enthalten. Für wiederkehrende Prüfungen müssen Betreiber außerdem Reinigungsintervalle, Druckverlustentwicklung und erkennbare Fettablagerungen nachvollziehbar dokumentieren.
- Volumenströme bei definiertem Betriebszustand messen
- Unterdruck und Überströmungsrichtung kontrollieren
- Erfassung bei thermischem Betrieb beobachten
- Regelparameter und Messwerte in die Anlagendokumentation übernehmen
| Kennwert | Richtgröße | Einordnung |
|---|---|---|
| Anwendungsorientierung | > 25 kW Gesamtanschlussleistung | Regelmäßiger Anwendungsbereich der VDI 2052; darunter abhängig von Nutzung und Belastung. |
| Typischer Küchenunterdruck | etwa 5 bis 10 Pa | Projektbezogener Planungsbereich, kein pauschaler Normwert. |
| Mechanischer Zuluftanteil | häufig 80 bis 90 % der Abluft | Rest nur kontrolliert aus hygienisch geeigneten Nachbarbereichen nachführen. |
| Typischer Haubenüberstand | etwa 200 bis 300 mm | An Gerätestellung, Haubenhöhe, Türbewegungen und Störströmungen anzupassen. |
| Kanalgeschwindigkeit Küchenabluft | häufig etwa 6 bis 9 m/s | Projektabhängiger Auslegungsbereich unter Beachtung von Schall und Druckverlust. |
| Druckverlust sauberer Abscheider | typisch etwa 40 bis 100 Pa | Ausschließlich geprüfte Herstellerdaten für den konkreten Volumenstrom verwenden. |
Häufige Fragen
Ab welcher Küchengröße ist VDI 2052 anzuwenden?
VDI 2052 Blatt 1 wird regelmäßig für gewerbliche Küchen mit mehr als 25 kW Gesamtanschlussleistung der wärme- und feuchteabgebenden Geräte herangezogen. Auch bei geringerer Leistung kann die Richtlinie relevant sein, wenn die Nutzung deutlich über haushaltsübliches Kochen hinausgeht oder erhöhte Wärme-, Feuchte- und Aerosollasten entstehen.
Wie viel Abluft benötigt eine gewerbliche Küche?
Es gibt keinen allgemeingültigen Abluftwert pro Quadratmeter oder Kilowatt. Der erforderliche Volumenstrom wird aus konvektiver Wärmeabgabe, Feuchtelast, Gleichzeitigkeit, Geräteanordnung und Erfassungssystem berechnet. Eine konkrete Küche kann dadurch trotz gleicher Anschlussleistung einen deutlich anderen Volumenstrom benötigen als eine Küche mit abweichender Geräteaufstellung und Nutzung.
Welcher Fettfilter ist für Küchenabluft geeignet?
Für gewerbliche Küchen werden geprüfte Aerosolabscheider nach DIN EN 16282-6 eingesetzt. Bei erhöhter Brandgefährdung ist regelmäßig ein Abscheider des Typs A mit geprüftem Flammendurchschlagschutz erforderlich. Die Auswahl muss zum Volumenstrom, zur Luftgeschwindigkeit und zum Garverfahren passen. Herstellerangaben zu Druckverlust, Reinigung und Einsatzgrenzen sind verbindlich zu berücksichtigen.
Wie oft müssen Fettabscheider und Abluftkanäle gereinigt werden?
Das Intervall richtet sich nach Betriebsdauer, Garverfahren und sichtbarer Ablagerung. Herausnehmbare Aerosolabscheider können bei intensiver Nutzung täglich zu reinigen sein. Für das Kanalnetz ist eine anfängliche Sichtkontrolle im Abstand von drei bis sechs Monaten zweckmäßig. Aus den Befunden legt der Betreiber anschließend dokumentierte, anlagenspezifische Kontroll- und Reinigungsintervalle fest.
