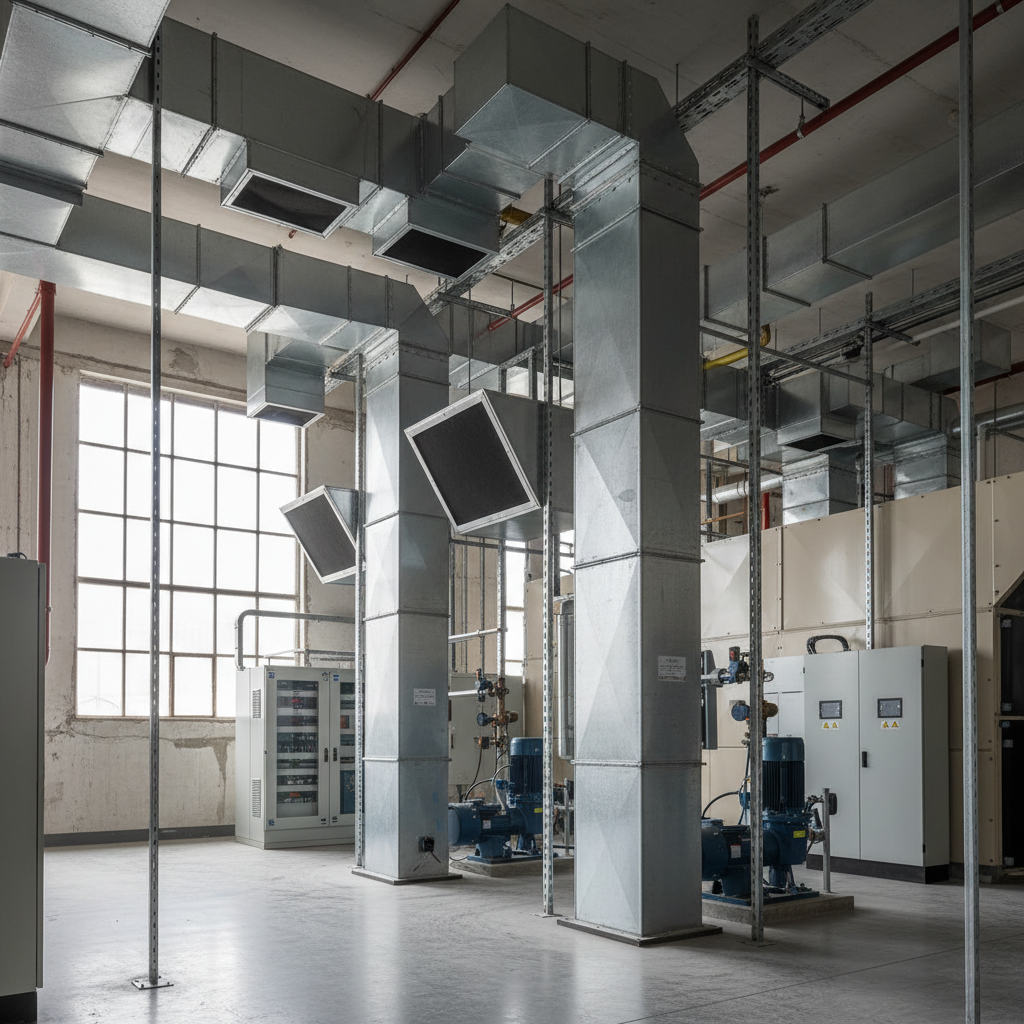

Der Schallschutz einer Lüftungsanlage wird nicht allein durch einen leisen Ventilator erreicht. Entscheidend sind die gesamte Übertragungskette vom Gerät bis zum Raum, die Schallausbreitung zwischen Räumen und die Entkopplung vom Baukörper. DIN 4109 definiert bauakustische Mindestanforderungen, während VDI 2081 die Berechnung und Minderung von Geräuschen raumlufttechnischer Anlagen unterstützt. Eine belastbare Planung erfolgt frequenzabhängig in Oktavbändern und berücksichtigt alle maßgebenden Betriebszustände.
- DIN 4109 definiert Mindestanforderungen, nicht automatisch den gewünschten Komfort.
- Schallleistungsdaten müssen frequenzabhängig und passend zum Betriebspunkt vorliegen.
- Schalldämpfer sind nach Einfügungsdämpfung, Eigengeräusch und Druckverlust auszulegen.
- Telefonieschall und Körperschall benötigen eigene Übertragungsnachweise.
- Die akustische Abnahme erfolgt nach Einregulierung der vorgesehenen Volumenströme.
Anforderungen aus DIN 4109 richtig festlegen
DIN 4109-1 nennt für Geräusche aus gebäudetechnischen Anlagen in schutzbedürftigen Wohn- und Schlafräumen einen maximal zulässigen A-bewerteten Norm-Schalldruckpegel von 30 dB(A). Für Unterrichts- und Arbeitsräume beträgt der Wert 35 dB(A). Bei Lüftungs- und Klimaanlagen können unter den in der Norm genannten Voraussetzungen um 5 dB höhere Werte zulässig sein. Das setzt kontinuierliche Geräusche ohne auffällige Einzeltöne voraus. Die genaue Anwendbarkeit ist anhand der vereinbarten Normausgabe und der konkreten Nutzung zu prüfen.
Die Werte der DIN 4109 beschreiben einen Mindestschallschutz und nicht automatisch die gewünschte akustische Qualität. Für Schlafräume, hochwertige Wohnungen, Besprechungsräume oder konzentrierte Büroarbeit können niedrigere Projektziele sinnvoll sein. Erhöhte Anforderungen lassen sich beispielsweise unter Bezug auf DIN 4109-5 vereinbaren. Planerisch sollte für jeden Raum festgelegt werden, welcher Betriebszustand gilt, ob Tag- und Nachtbetrieb unterschieden werden und ob Geräusche aus eigenen oder fremden Nutzungseinheiten zu bewerten sind.
Schallquellen und Übertragungswege vollständig erfassen
Ausgangspunkt der Berechnung sind die frequenzabhängigen Schallleistungspegel des Lüftungsgeräts. Erforderlich sind Herstellerdaten für Zu- und Abluftstutzen, Außen- und Fortluft sowie die Gehäuseabstrahlung, möglichst in den Oktavbändern von 63 Hz bis 8.000 Hz. Die Werte müssen zum vorgesehenen Volumenstrom, zur Ventilatordrehzahl und zum externen Druck passen. Ein pauschaler Gesamtpegel in dB(A) reicht für die Auswahl von Schalldämpfern nicht aus, weil tiefe und mittlere Frequenzen unterschiedlich gedämpft werden.
Zu untersuchen sind leitungsgebundener Ventilatorschall, Strömungsgeräusche, Gehäuseabstrahlung, Schallübertragung zwischen Räumen und Körperschall. Zusätzliche Geräusche entstehen an Volumenstromreglern, Brandschutzklappen, Umlenkungen, Abzweigen und Luftdurchlässen. Bei Technikräumen sind außerdem Wände, Türen, Decken und Kanalwandungen als Übertragungsflächen relevant. Flexible Anschlüsse verhindern zwar die direkte Übertragung von Schwingungen, ersetzen aber keine elastische Geräteaufstellung. Starre Befestigungen, Rohranschlüsse oder Kabeltrassen können eine vorgesehene Entkopplung akustisch überbrücken.
Schallberechnung nach VDI 2081 aufbauen
VDI 2081 unterstützt die frequenzabhängige Berechnung der Geräuscherzeugung und Geräuschminderung in raumlufttechnischen Anlagen. Für jeden Kanalweg werden die Schallleistungen der Quellen, die Dämpfung von Schalldämpfern, Kanälen, Bögen und Abzweigen sowie die Eigengeräusche der Bauteile bilanziert. Bei Verzweigungen ist die Aufteilung der Schallleistung zu berücksichtigen. Erst am Ende werden die Oktavbandpegel A-bewertet und zum resultierenden Pegel zusammengefasst. Dadurch bleiben kritische tieffrequente Anteile während der Dimensionierung sichtbar.
Mehrere Quellen sind logarithmisch zu addieren. Zwei gleich laute Quellen erhöhen den Gesamtpegel gegenüber einer einzelnen Quelle um 3 dB, zehn gleich laute Quellen um 10 dB. Im Raum beeinflussen Luftdurchlass, Richtwirkung, Entfernung und äquivalente Schallabsorptionsfläche den Schalldruckpegel. Zu berechnen sind mindestens der Nennbetrieb und akustisch ungünstige Teillast- oder Maximalzustände. Bei variablen Anlagen kann ein teilweise geschlossener Volumenstromregler trotz kleinerem Luftvolumenstrom mehr Geräusch erzeugen als im Auslegungszustand.
Sie möchten dieses Thema für Ihr Gebäude belastbar bewerten lassen? Wir prüfen die Ausgangslage und planen die TGA über die HOAI-Leistungsphasen 1 bis 9.
Projektanfrage stellenSchalldämpfer und Luftdurchlässe dimensionieren
Schalldämpfer werden anhand der erforderlichen Einfügungsdämpfung je Oktavband ausgewählt. Typische Kulissenschalldämpfer erreichen im mittleren Frequenzbereich etwa 10 bis 30 dB, während die Wirkung bei 63 Hz und 125 Hz meist geringer ausfällt. Gleichzeitig sind Eigengeräusch, freier Querschnitt und Druckverlust zu prüfen. Typische Druckverluste liegen je nach Bauform und Geschwindigkeit ungefähr zwischen 20 und 60 Pa. Diese Bandbreite ist ein Planungswert; maßgebend bleiben die projektspezifische Auslegung und geprüfte Herstellerdaten.
Strömungsgeräusche lassen sich durch moderate Geschwindigkeiten und störungsarme Anströmungen begrenzen. Als typische Planungsbereiche gelten etwa 3 bis 5 m/s in Hauptkanälen, 2 bis 4 m/s in Abzweigen und 1,5 bis 2,5 m/s an raumnahen Anschlussleitungen. Diese Werte sind keine Grenzwerte der DIN 4109. Vor Volumenstromreglern, Schalldämpfern und Luftdurchlässen sollten ausreichende Beruhigungsstrecken vorgesehen werden. Die Auswahl des Luftdurchlasses muss auf dem tatsächlichen Volumenstrom, der Einbausituation und dem vom Hersteller angegebenen Schallleistungspegel beruhen.
Telefonieschall und Körperschall begrenzen
Gemeinsame Kanalnetze können Sprache und Betriebsgeräusche direkt zwischen Räumen übertragen. Dieser sogenannte Telefonieschall ist besonders bei Büros, Hotelzimmern, Behandlungsräumen und Wohnungen zu prüfen. Abhilfe schaffen ausreichend lange Kanalwege, schallabsorbierende Auskleidungen oder spezielle Telefonieschalldämpfer. Überströmöffnungen benötigen akustisch wirksame Überströmelemente, wenn zugleich Vertraulichkeit oder erhöhter Schallschutz gefordert ist. Bei Wanddurchführungen darf der Kanal den bewerteten Schallschutz des trennenden Bauteils nicht durch unzureichend abgedichtete Fugen oder großflächige Abstrahlung schwächen.
Ventilatoren, Verdichter und rotierende Wärmerückgewinner können Schwingungen in Decken, Wände und Stahlkonstruktionen einleiten. Geeignete Feder- oder Elastomerlager werden nach Gerätemasse, Drehzahl und Störfrequenz bemessen. Flexible Kanalstutzen, elastische Rohranschlüsse und getrennte Befestigungen müssen ohne mechanische Kurzschlüsse ausgeführt werden. Auch die Aufstellfläche ist statisch und dynamisch zu beurteilen. Bei leichten Decken kann eine schwere, ausreichend steife Maschinenbasis erforderlich sein, damit Resonanzen und tieffrequente Schwingungen nicht in benachbarte Räume übertragen werden.
Nachweis und Inbetriebnahme dokumentieren
Der Schallschutznachweis sollte Raumziele, Betriebszustände, Schallleistungsdaten, Rechenwege und erforderliche Dämpfungen enthalten. In den Ausführungsunterlagen sind Schalldämpferlängen, freie Querschnitte, elastische Anschlüsse, Gerätefundamente und akustisch relevante Wanddurchführungen eindeutig darzustellen. Änderungen an Ventilator, Kanalquerschnitt oder Volumenstromregler können die Berechnung wesentlich verändern. Deshalb müssen akustisch relevante Produktwechsel vor der Freigabe anhand vergleichbarer Oktavbanddaten und der tatsächlich vorgesehenen Betriebspunkte geprüft werden.
Nach der Einregulierung ist zunächst zu kontrollieren, ob die berechneten Volumenströme und Druckverhältnisse erreicht werden. Akustische Abnahmemessungen können nach DIN 4109-4 unter Anwendung geeigneter Messverfahren, beispielsweise nach DIN EN ISO 10052 oder DIN EN ISO 16032, erfolgen. Zu dokumentieren sind Anlagenzustand, Messposition, Nachhallbedingungen und Fremdgeräuschpegel. Auffällige Einzeltöne erfordern eine gesonderte Beurteilung. Werden Zielwerte überschritten, helfen Oktavbandmessungen dabei, zwischen Ventilatorschall, Strömungsgeräusch, Telefonieschall und Körperschall zu unterscheiden.
| Kennwert | Richtgröße | Einordnung |
|---|---|---|
| Wohn- und Schlafräume | 30 dB(A) | Maximaler Norm-Schalldruckpegel aus gebäudetechnischen Anlagen nach DIN 4109-1. |
| Unterrichts- und Arbeitsräume | 35 dB(A) | Mindestanforderung nach DIN 4109-1; die konkrete Raumnutzung ist zu prüfen. |
| Lüftungsanlagen im Dauerbetrieb | bis zu 5 dB höher | Nur unter den normativ genannten Voraussetzungen und ohne auffällige Einzeltöne. |
| Akustischer Rechenbereich | 63 bis 8.000 Hz | Oktavbandbetrachtung für Quellen, Dämpfung und Eigengeräusche. |
| Typischer Schalldämpferdruckverlust | etwa 20 bis 60 Pa | Planungsbandbreite; abhängig von Bauform, Querschnitt und Luftgeschwindigkeit. |
| Addition gleicher Schallquellen | 2 Quellen ergeben plus 3 dB | Schallpegel werden logarithmisch und nicht arithmetisch addiert. |
Häufige Fragen
Welcher Geräuschpegel ist bei einer Lüftungsanlage im Schlafzimmer zulässig?
DIN 4109-1 nennt für Geräusche aus gebäudetechnischen Anlagen in Wohn- und Schlafräumen grundsätzlich 30 dB(A). Für kontinuierlich betriebene Lüftungs- und Klimaanlagen kann unter bestimmten normativen Voraussetzungen ein um 5 dB höherer Wert zulässig sein. Bei Schlafräumen sollte dennoch ein projektspezifisches, häufig niedrigeres Komfortziel vereinbart werden.
Reicht ein Schalldämpfer direkt hinter dem Lüftungsgerät aus?
Nicht grundsätzlich. Der Hauptschalldämpfer reduziert vor allem den vom Ventilator in das Kanalnetz eingeleiteten Schall. Geräusche können danach erneut an Reglern, Klappen, Bögen und Luftdurchlässen entstehen. Außerdem bleiben Gehäuseabstrahlung, Telefonieschall und Körperschall bestehen. Erforderlich ist deshalb eine vollständige Betrachtung jedes maßgebenden Übertragungswegs.
Warum muss Lüftungsschall in Oktavbändern berechnet werden?
Bauteile dämpfen tiefe, mittlere und hohe Frequenzen unterschiedlich. Ein Gesamtwert in dB(A) zeigt daher nicht, ob beispielsweise bei 125 Hz eine kritische Ventilatorkomponente verbleibt. Die Oktavbandberechnung nach dem methodischen Ansatz der VDI 2081 ermöglicht eine gezielte Auswahl von Schalldämpfern und verhindert eine lediglich rechnerische Pegelverschiebung.
Wann sollte der Schallpegel der Lüftungsanlage gemessen werden?
Die Messung sollte nach Fertigstellung, hydraulischer beziehungsweise luftseitiger Einregulierung und bei definiertem Betriebszustand erfolgen. Türen, Fenster, Volumenströme und Ventilatorstufen müssen dem vereinbarten Nachweiszustand entsprechen. Ein ausreichend niedriger Fremdgeräuschpegel ist erforderlich. Bei variablen Anlagen können Messungen im Nennbetrieb und in einem akustisch ungünstigen Teillastzustand sinnvoll sein.
