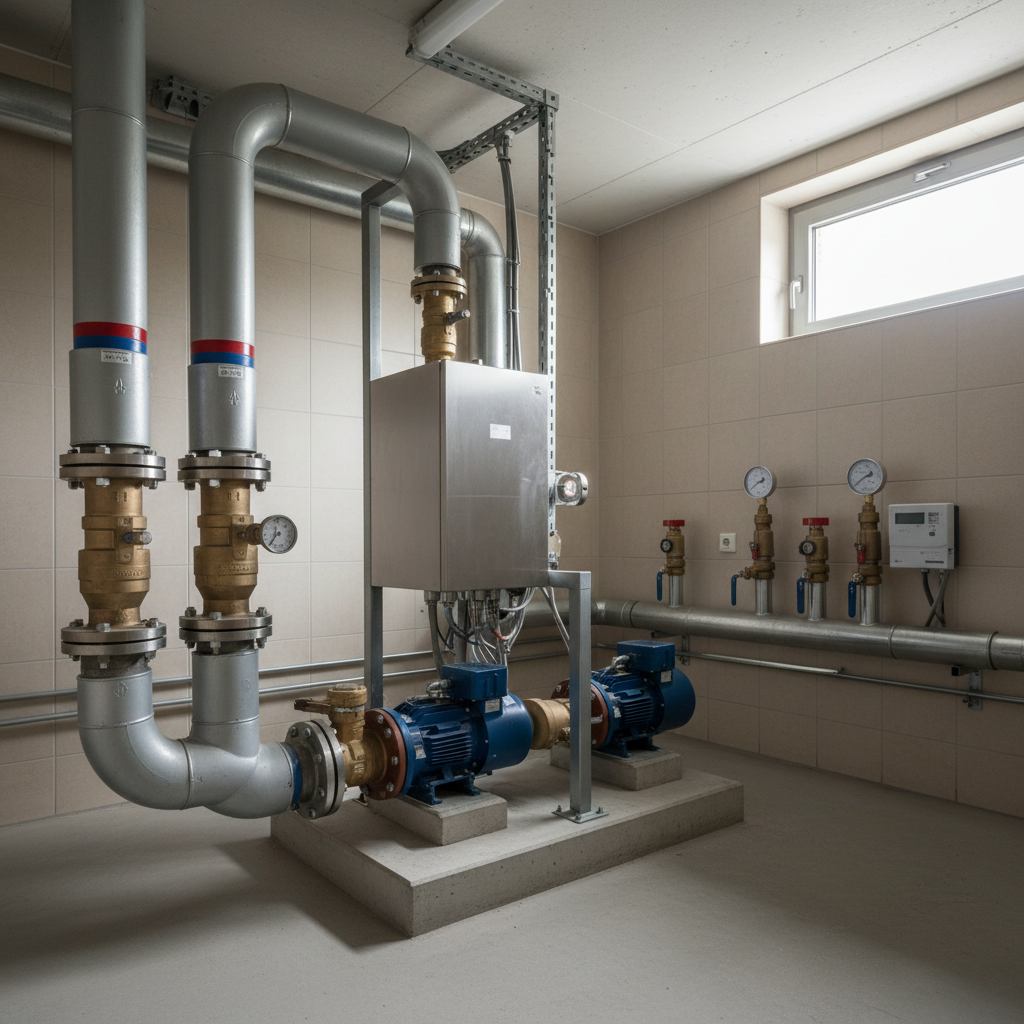

Ein Fernwärme Hausanschluss benötigt eine Übergabestation, deren Leistung, Temperaturprogramm, Druckstufe und Platzbedarf frühzeitig mit dem Netzbetreiber abgestimmt werden. Maßgebend sind dessen Technische Anschlussbedingungen, die DIN 4747 für sicherheitstechnische Anforderungen sowie AGFW FW 515 als Grundlage für Technische Anschlussbedingungen Heizwasser. Für kleinere Mehrfamilienhäuser reichen häufig etwa 6 bis 12 m² Technikfläche. Entscheidend sind jedoch nicht allein die Stationsabmessungen, sondern auch Bedienwege, Rohrtrassen, Wärmetauscherzugänglichkeit, Entwässerung, Lüftung und Einbringöffnung.
- Die Anschlussdaten und Technischen Anschlussbedingungen des Versorgers sind vor der Stationsauslegung erforderlich.
- Heizlast, Temperaturspreizung und Differenzdruck bestimmen Leistung, Volumenstrom und Armaturengrößen.
- Der Platzbedarf umfasst Station, Rohrleitungen, Bedienwege und Demontageflächen.
- Eine niedrige Rücklauftemperatur setzt korrekt ausgelegte Heizflächen und einen hydraulischen Abgleich voraus.
- DIN 4747-1 und AGFW FW 515 sind gemeinsam mit den projektspezifischen Anschlussbedingungen anzuwenden.
Vorgaben des Fernwärmeversorgers zuerst klären
Die Technischen Anschlussbedingungen des örtlichen Fernwärmeversorgers sind die zentrale Planungsgrundlage. Sie konkretisieren unter anderem Netztemperaturen, maximalen Betriebsdruck, zulässige Rücklauftemperaturen, Anschlussart, Messkonzept und Anforderungen an die Druckhaltung. AGFW FW 515 stellt hierfür eine fachliche Grundlage bereit. DIN 4747-1 behandelt die sicherheitstechnischen Anforderungen an Hausstationen, Hausanlagen und deren Verbindung zum Fernwärmenetz. Verbindlich sind jeweils die vertraglich vereinbarten Anschlussbedingungen und die vom Versorger freigegebenen Auslegungsdaten.
Vor Beginn der Ausführungsplanung sollten mindestens Anschlussleistung, primäre Vorlauf- und Rücklauftemperatur, Differenzdruck am Gebäudeeintritt sowie die zulässige Druckstufe vorliegen. Auch Eigentums- und Liefergrenzen müssen eindeutig festgelegt werden. Häufig endet die Verantwortung des Versorgers an Absperrarmaturen, Wärmemengenzähler oder Übergabepunkt. Die genaue Grenze variiert jedoch. Ohne diese Angaben lassen sich Wärmeübertrager, Regelventil, Rohrnennweiten und Sicherheitsausrüstung nicht belastbar dimensionieren.
Anschlussleistung und Temperaturprogramm bestimmen
Die erforderliche Anschlussleistung ergibt sich nicht aus der vorhandenen Kesselleistung. Maßgebend sind die berechnete Gebäudeheizlast nach DIN EN 12831-1, der Leistungsbedarf der Trinkwassererwärmung und gegebenenfalls weitere Verbraucher wie Lüftungsanlagen oder Prozesswärme. Gleichzeitigkeitsansätze sind projektspezifisch festzulegen. Bei Bestandsgebäuden sollten gemessene Lastgänge und Verbrauchsdaten mehrerer Jahre ergänzend ausgewertet werden. Eine überhöhte Anschlussleistung vergrößert Regelventile, Wärmeübertrager und vertragliche Leistungskosten, während eine zu geringe Leistung Versorgungseinbußen verursacht.
Der primäre Volumenstrom hängt von Leistung und nutzbarer Temperaturspreizung ab. Bei Wasser kann überschlägig mit V̇ = Q̇ /(1,163 × ΔT) gerechnet werden. Für 200 kW und 30 K Spreizung ergeben sich rund 5,7 m³/h. Fernwärmenetze arbeiten je nach System beispielsweise mit 70 bis 130 °C Vorlauf und 30 bis 70 °C Rücklauf. Diese Bandbreiten sind keine Auslegungswerte. Für die konkrete Berechnung gelten ausschließlich die vom Netzbetreiber angegebenen Sommer- und Winterzustände.
Aufbau der Übergabestation festlegen
Bei einer indirekten Übergabe trennt ein Wärmeübertrager das Fernwärmenetz hydraulisch von der Gebäudeanlage. Diese Lösung begrenzt Netzdruck und Netzwasser auf die Primärseite und ermöglicht eine eigenständige Druckhaltung im Gebäude. Bei direkter Einspeisung durchströmt das Fernwärmewasser auch Teile der Hausanlage. Das ist nur zulässig, wenn Druckstufe, Werkstoffe, Wasserbeschaffenheit und Vorgaben des Versorgers zusammenpassen. In vielen Gebäuden wird daher eine indirekte Station eingesetzt, die genaue Ausführung ist jedoch projektspezifisch.
Zur Station gehören neben dem Plattenwärmeübertrager die primärseitigen Absperrungen, Schmutzfänger, Temperatur- und Druckanzeigen, Regelventile sowie die Wärmemengenmessung. Sekundärseitig sind typischerweise Pumpen, Sicherheitsventile, Druckhaltung, Temperaturfühler und gegebenenfalls hydraulische Verteiler erforderlich. Für die Auslegung nach DIN 4747-1 müssen die maximal zulässigen Drücke und Temperaturen jedes Bauteils betrachtet werden. Messstrecken, Beruhigungsstrecken und Einbaulagen richten sich zusätzlich nach den Vorgaben des Zähler- und Armaturenherstellers.
- Primärkreis mit Netzabsperrung, Filterung, Regelung und Wärmemengenzähler
- Wärmeübertrager zur hydraulischen und stofflichen Trennung bei indirektem Anschluss
- Sekundärkreis mit Umwälzpumpen, Druckhaltung und Sicherheitseinrichtungen
- Regelung mit Außenfühler, Vorlaufbegrenzung und Rücklauftemperaturüberwachung
Sie möchten dieses Thema für Ihr Gebäude belastbar bewerten lassen? Wir prüfen die Ausgangslage und planen die TGA über die HOAI-Leistungsphasen 1 bis 9.
Projektanfrage stellenPlatzbedarf und Zugänglichkeit planen
Kompakte wandhängende Stationen benötigen einschließlich Armaturen häufig etwa 0,8 bis 1,5 m Wandbreite und 0,4 bis 0,8 m Bautiefe. Bodenstehende Stationen für mittlere Leistungen liegen häufig bei 1,5 bis 3,0 m Länge und 0,8 bis 1,2 m Tiefe. Hinzu kommen Bedien-, Wartungs- und Demontageflächen. Vor der Station sollten je nach Aufbau etwa 0,8 bis 1,2 m frei bleiben. Diese Werte sind typische Planungsbandbreiten und ersetzen weder Herstellerzeichnungen noch Vorgaben des Versorgers.
Für kleinere Mehrfamilienhäuser sind häufig etwa 6 bis 12 m² reine Technikfläche erforderlich. Bei höheren Leistungen, mehreren Heizkreisen oder integrierter Trinkwassererwärmung können 12 bis 25 m² notwendig werden. Der Raum sollte frostfrei, trocken, beleuchtet und ausreichend be- und entlüftet sein. Als Planungsziel ist häufig ein Raumtemperaturbereich von etwa 5 bis 30 °C zweckmäßig. Türen, Flure und Treppen müssen die Einbringung des größten Bauteils ermöglichen; eine lichte Türbreite von rund 0,90 m ist frühzeitig zu prüfen.
Rohrtrassen und Nebenanschlüsse koordinieren
Die primären Fernwärmeleitungen sollten möglichst kurz, spannungsarm und zugänglich vom Gebäudeeintritt zur Station geführt werden. Wand- und Deckendurchführungen benötigen abgestimmte Brandabschottungen entsprechend dem Brandschutzkonzept. Wärmedämmung, Festpunkte, Gleitlager und Dehnungsausgleich sind anhand der Betriebstemperaturen zu bemessen. Bei Vorlauftemperaturen über 100 °C können thermische Längenänderungen und Berührungsschutz erheblichen Einfluss auf die Trassenplanung haben. Primärleitungen dürfen außerdem nicht durch Räume geführt werden, die der Netzbetreiber nach seinen Anschlussbedingungen ausschließt.
Zusätzlich werden Stromversorgung, Potentialausgleich, Datenanschluss, Beleuchtung und gegebenenfalls ein Bodenablauf benötigt. Für Pumpen und Regelung ist häufig ein eigener abgesicherter Stromkreis mit 230 V erforderlich; größere Pumpen können 400 V benötigen. Entleerungs- und Sicherheitsleitungen sind kontrolliert abzuführen. Heißes Wasser darf nicht ohne Temperatur- und Werkstoffprüfung in Kunststoffentwässerungsleitungen eingeleitet werden. Falls kein Bodenablauf vorhanden ist, sind Leckageerkennung, Pumpensumpf oder eine geeignete Auffanglösung mit dem Betreiber abzustimmen.
Planung, Freigabe und Inbetriebnahme strukturieren
Eine belastbare Planung beginnt mit Netzbetreiberanfrage, Heizlast, Anlagenschema und abgestimmtem Temperaturprogramm. Danach folgen Stationsauslegung, Rohrnetzberechnung, Druckverlustnachweis, Regelkonzept und räumliche Koordination. Vor Bestellung sollten Aufstellzeichnung, R&I-Schema, Bauteildaten, Druckstufen und Messkonzept dem Versorger zur Freigabe vorgelegt werden. Auch die Einbringung ist anhand von Transportmaßen und Bauteilgewichten zu prüfen. Eine Freigabe des Versorgers ersetzt nicht die fachplanerische Prüfung der gebäudeseitigen Anlage.
Vor der Inbetriebnahme werden Rohrleitungen gespült, Druckprüfungen dokumentiert, Filter kontrolliert und Regelparameter eingestellt. Der hydraulische Abgleich der sekundären Heizkreise ist erforderlich, damit die geplante Rücklauftemperatur erreicht wird. Zu dokumentieren sind unter anderem Sollwerte, Grenztemperaturen, Pumpeneinstellungen, Zählerdaten und Sicherheitsventile. Die Rücklauftemperatur sollte anschließend unter realen Betriebsbedingungen kontrolliert werden. Überschreitungen entstehen häufig durch zu hohe Volumenströme, hydraulische Kurzschlüsse, falsch eingestellte Regelventile oder ungeeignete Heizflächen.
| Kennwert | Richtgröße | Einordnung |
|---|---|---|
| Typische primäre Vorlauftemperatur | 70 bis 130 °C | Netzabhängige Bandbreite; verbindlich ist die Angabe des Versorgers. |
| Beispielhafter Primärvolumenstrom | 5,7 m³/h bei 200 kW und 30 K | Überschlägige Berechnung für Wasser ohne Zuschläge. |
| Freie Bedienfläche vor der Station | etwa 0,8 bis 1,2 m | Typische Planungsbandbreite, abhängig von Aufbau und TAB. |
| Technikfläche bei kleineren Mehrfamilienhäusern | häufig 6 bis 12 m² | Projektabhängig; zusätzliche Heizkreise erhöhen den Flächenbedarf. |
| Typische Bautiefe kompakter Stationen | etwa 0,4 bis 0,8 m | Armaturen, Dämmung und Rohranschlüsse vollständig berücksichtigen. |
| Übliche Druckstufen auf der Primärseite | häufig PN 16 oder PN 25 | Auswahl ausschließlich nach maximalem Netzdruck und Versorgervorgabe. |
Häufige Fragen
Wie viel Platz benötigt eine Fernwärme Übergabestation?
Für kleinere Mehrfamilienhäuser sind häufig etwa 6 bis 12 m² Technikfläche einzuplanen. Größere Anlagen mit mehreren Heizkreisen oder Trinkwassererwärmung können 12 bis 25 m² benötigen. Entscheidend sind Stationsabmessungen, mindestens etwa 0,8 bis 1,2 m Bedienfläche, Rohrtrassen, Demontagewege und die Einbringöffnung.
Kann die Fernwärmestation im bisherigen Heizraum stehen?
Das ist häufig möglich, muss aber technisch geprüft werden. Der Raum benötigt ausreichende Abmessungen, Zugänglichkeit, Lüftung, Beleuchtung, Stromversorgung und gegebenenfalls Entwässerung. Außerdem sind Brandschutz, Leitungsführung und Einbringung zu berücksichtigen. Bestehende Schornsteine oder Brennstofflager werden für die Fernwärmeversorgung grundsätzlich nicht benötigt.
Was ist der Unterschied zwischen direktem und indirektem Fernwärmeanschluss?
Beim direkten Anschluss strömt das Fernwärmewasser durch Teile der Gebäudeheizung. Beim indirekten Anschluss trennt ein Wärmeübertrager Netz und Hausanlage hydraulisch. Dadurch können sekundärseitiger Druck, Wasserbeschaffenheit und Sicherheitseinrichtungen eigenständig ausgelegt werden. Welche Variante zulässig ist, bestimmt insbesondere der Netzbetreiber anhand seiner Technischen Anschlussbedingungen.
Wer legt Vorlauf- und Rücklauftemperatur der Fernwärme fest?
Die primären Auslegungstemperaturen und die maximal zulässige Rücklauftemperatur gibt der Fernwärmeversorger vor. Sekundärseitig plant der Fachplaner das Temperaturniveau passend zu Heizlast und Heizflächen. Niedrige Rücklauftemperaturen erfordern ausreichend große Wärmeübertrager, abgeglichene Heizkreise, passende Pumpenvolumenströme und eine korrekt eingestellte Regelung.
