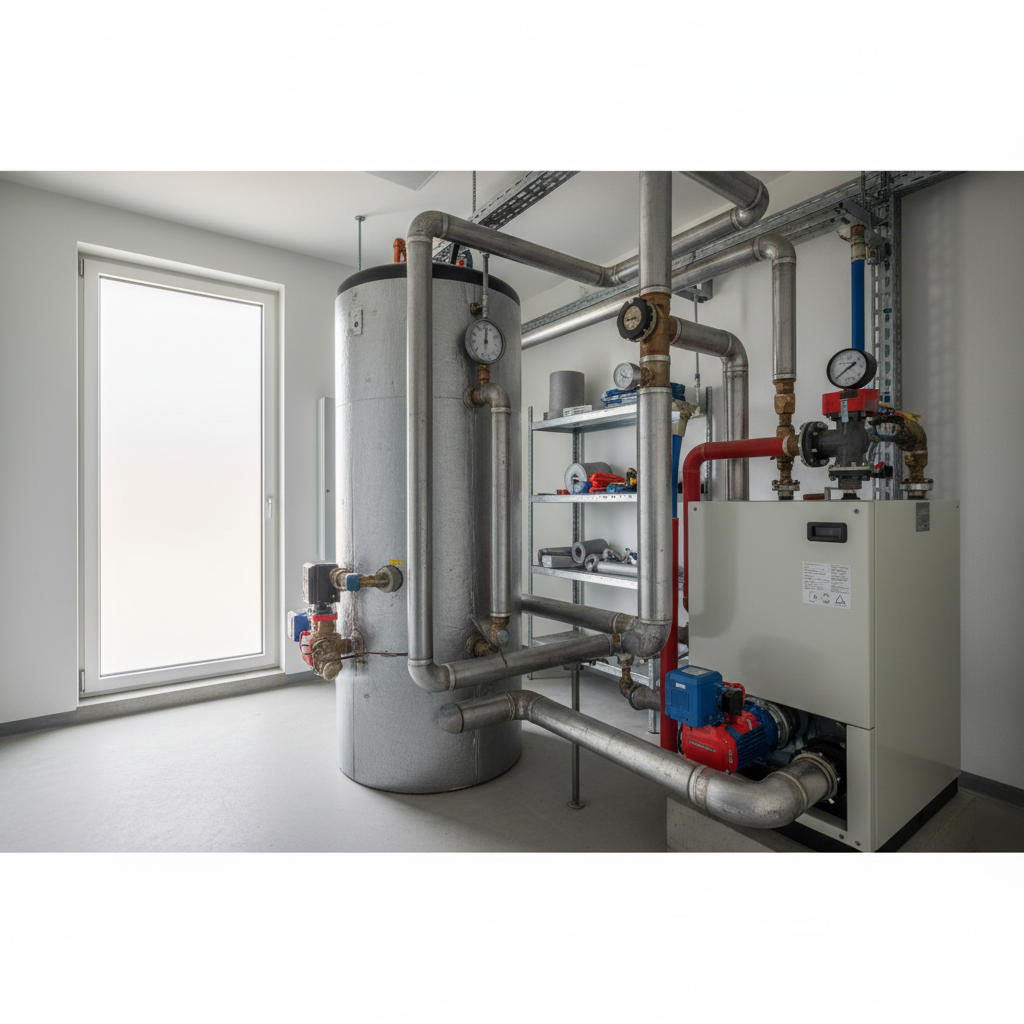

Die erforderliche Größe eines Pufferspeichers ergibt sich nicht aus einer pauschalen Literzahl je Kilowatt. Entscheidend sind die kleinste Erzeugerleistung, die aktuelle Gebäudeheizlast, die angestrebte Mindestlaufzeit und die nutzbare Temperaturspreizung. Bei Wärmepumpen sind zusätzlich Abtauenergie, Mindestvolumenstrom und mögliche Sperrzeiten zu berücksichtigen. Eine belastbare Pufferspeicher Dimensionierung nach VDI 4645 verbindet deshalb thermische Berechnung, hydraulisches Konzept und Regelstrategie. Zu große Speicher erhöhen Bereitschaftsverluste, zu kleine Speicher verhindern kurze Verdichterlaufzeiten nicht zuverlässig.
- Das Speichervolumen muss aus Leistungsüberschuss, Laufzeit und nutzbarer Temperaturspreizung berechnet werden.
- Eine pauschale Literzahl je Kilowatt ersetzt keine Pufferspeicher Dimensionierung.
- Hydraulische Einbindung und Temperaturschichtung bestimmen das tatsächlich nutzbare Volumen.
- Häufiges Takten ist zuerst über Betriebsdaten, Heizkurve und Volumenströme zu untersuchen.
- Herstellerangaben zu Mindestvolumenstrom, Abtauung und Schaltgrenzen sind verbindlich zu berücksichtigen.
Aufgaben des Pufferspeichers eindeutig festlegen
Ein Pufferspeicher erfüllt je nach Anlage unterschiedliche Aufgaben. Er kann überschüssige Wärme aufnehmen, die Mindestlaufzeit eines Wärmeerzeugers verlängern, Energie für Abtauvorgänge bereitstellen oder Erzeuger- und Verbraucherkreis hydraulisch entkoppeln. Diese Funktionen verlangen nicht automatisch dasselbe Volumen. Ein Speicher zur reinen Sicherung des Anlagenwasservolumens kann deutlich kleiner ausfallen als ein Speicher, der Sperrzeiten überbrücken oder mehrere Wärmeerzeuger integrieren soll. Vor der Berechnung ist daher ein eindeutiges Funktionsschema erforderlich.
Bei modulierenden Wärmepumpen ist zunächst zu prüfen, ob Heizflächen, Rohrnetz und dauerhaft durchströmte Heizkreise bereits genügend Wasservolumen und Wärmeabnahme bereitstellen. Eine hydraulische Weiche oder ein parallel eingebundener Pufferspeicher ist nicht grundsätzlich erforderlich. Einzelraumregelungen, schließende Stellantriebe und wechselnde Volumenströme können jedoch einen Mindestvolumenstrom gefährden. VDI 4645 verlangt eine abgestimmte Planung des Wärmepumpensystems. Maßgeblich bleiben außerdem die technischen Vorgaben des Herstellers zu Mindestumlaufwassermenge, Mindestvolumenstrom und Abtauung.
Speichervolumen aus Leistung und Laufzeit berechnen
Grundlage der thermischen Berechnung ist die Wärmemenge, die während einer festgelegten Laufzeit aufgenommen werden muss. Für Wasser gilt näherungsweise Q = V × 1,163 Wh/(l·K) × ΔT. Daraus folgt V = Q/(1,163 × ΔT). Bei der Taktungsbetrachtung ist nicht die gesamte Erzeugerleistung anzusetzen, sondern der Leistungsüberschuss aus kleinster Erzeugerleistung und gleichzeitig abgenommener Heizleistung. Je größer diese Differenz ausfällt, desto schneller erreicht der Speicher seine obere Schalttemperatur.
Liefert eine Wärmepumpe beispielsweise mindestens 5 kW, während das Gebäude 2 kW abnimmt, beträgt der Überschuss 3 kW. Für eine gewünschte Mindestlaufzeit von 15 Minuten entstehen 0,75 kWh zu speichernde Wärme. Bei 5 K nutzbarer Temperaturspreizung ergeben sich rechnerisch rund 129 Liter. Das Ergebnis ist anschließend um das wirksam durchströmte Anlagenvolumen zu korrigieren. Nur Wasserinhalt, der während des betrachteten Betriebszustands tatsächlich am Temperaturhub teilnimmt, darf angerechnet werden.
- Berechnungsansatz: V = (Pmin − PLast) × t / (1,163 × ΔT)
- Pmin: kleinste thermische Erzeugerleistung im betrachteten Betriebspunkt
- PLast: gleichzeitig vom Gebäude oder Prozess abgenommene Wärmeleistung
- ΔT: regelungstechnisch tatsächlich nutzbare Temperaturspreizung im Speicher
Hydraulische Einbindung passend zur Anlage wählen
Bei einer Reihenschaltung liegt der Pufferspeicher vollständig im Hauptvolumenstrom. Diese Lösung erhöht den Wasserinhalt, verursacht aber einen zusätzlichen Druckverlust und kann die Vorlauftemperatur beeinflussen. Ein Rücklaufreihenspeicher wird häufig zur Volumenvergrößerung genutzt, ohne den Vorlauf unmittelbar zu mischen. Die Auslegung der Umwälzpumpe muss den zusätzlichen Widerstand berücksichtigen. Rückschlagklappen, Bypassstrecken und die Position des Temperaturfühlers entscheiden darüber, ob der Speicher im Heiz- und Abtaubetrieb bestimmungsgemäß genutzt wird.
Ein parallel angeschlossener Speicher trennt Wärmeerzeuger- und Heizkreis hydraulisch. Das kann bei mehreren Heizkreisen, unterschiedlichen Volumenströmen oder bivalenten Anlagen sinnvoll sein. Stimmen Primär- und Sekundärvolumenstrom jedoch nicht überein, entsteht im Speicher eine interne Umlenkung. Ein zu hoher Sekundärvolumenstrom mischt kühles Rücklaufwasser in den Vorlauf. Ein zu hoher Primärvolumenstrom führt warmes Wasser direkt zum Rücklauf. Beides kann bei Wärmepumpen die erforderliche Vorlauftemperatur und damit den Strombedarf erhöhen.
Sie möchten dieses Thema für Ihr Gebäude belastbar bewerten lassen? Wir prüfen die Ausgangslage und planen die TGA über die HOAI-Leistungsphasen 1 bis 9.
Projektanfrage stellenTemperaturschichtung konstruktiv erhalten
Eine stabile Schichtung trennt warmes Wasser im oberen Speicherbereich von kühlerem Wasser im unteren Bereich. Sie vergrößert den nutzbaren Energieinhalt und verhindert unnötige Mischtemperaturen. Dafür müssen Anschlusspositionen, Volumenströme und Strömungsgeschwindigkeiten zusammenpassen. Große Anschlussquerschnitte, strömungsberuhigte Einbauten und ausreichend Abstand zwischen Vorlauf und Rücklauf begrenzen Turbulenzen. Wird der Speicher mit zu hohen Volumenströmen beaufschlagt, kann selbst ein hohes Speichervolumen thermisch nur teilweise nutzbar sein.
Die nutzbare Temperaturspreizung ist nicht mit der maximal möglichen Differenz zwischen Speicheroberseite und Speicherunterseite gleichzusetzen. Maßgeblich sind die Ein- und Ausschaltwerte der Regelung sowie die zulässigen Systemtemperaturen. Bei Wärmepumpenanlagen sind für die Taktungsberechnung häufig etwa 3 bis 7 K nutzbar. Der konkrete Wert ist projektabhängig. Größere Spreizungen erhöhen zwar rechnerisch die Speicherfähigkeit, können aber höhere Vorlauftemperaturen, stärkere Komfortschwankungen oder eine schlechtere Arbeitszahl verursachen.
Takten über Regelung und Systemtemperaturen begrenzen
Takten entsteht, wenn die kleinste erzeugte Wärmeleistung größer ist als die momentane Wärmeabnahme und der verfügbare Energieinhalt schnell ausgeschöpft wird. Kritisch sind vor allem Übergangszeiten mit geringer Heizlast. Als planerischer Orientierungsbereich werden häufig Mindestlaufzeiten von etwa 10 bis 20 Minuten betrachtet. Dies ist keine allgemeingültige Vorgabe der VDI 4645. Zulässige Starts, Mindeststillstandszeiten und interne Schutzfunktionen müssen aus den Herstellerunterlagen des konkreten Wärmeerzeugers übernommen werden.
Ein größerer Speicher behebt keine ungeeignete Heizkurve oder fehlerhafte Regelung. Zu hohe Solltemperaturen verkürzen die Laufzeit und erhöhen Wärmeverluste. Eine unnötig enge Schalthysterese führt ebenfalls zu häufigen Starts. Temperaturfühler müssen deshalb in einer Höhe sitzen, die das tatsächlich verfügbare Volumen erfasst. Bei mehreren Heizkreisen sind Pumpenlogik, Mischerstellung und Freigabesignale abzustimmen. Für die Bewertung sollten Verdichterstarts, Laufzeiten, Vorlauf- und Rücklauftemperaturen sowie Volumenströme während verschiedener Außentemperaturen protokolliert werden.
Auslegung prüfen und Betrieb dokumentieren
Die Planung nach VDI 4645 beginnt mit der Heizlast und dem Betriebskonzept der Wärmepumpe. Die Norm ersetzt weder die Heizlastberechnung nach DIN EN 12831-1 noch die hydraulische Rohrnetzberechnung. Zusätzlich sind die sicherheitstechnischen Anforderungen der DIN EN 12828 sowie die Anforderungen an Heizungswasser nach VDI 2035 zu berücksichtigen. Für den Speicher werden Nennvolumen, nutzbares Volumen, Anschlussgrößen, Dämmung, Bereitschaftswärmeverlust, zulässiger Betriebsdruck und maximale Betriebstemperatur in der Planung festgelegt.
Bei der Inbetriebnahme ist zu kontrollieren, ob die berechneten Volumenströme erreicht werden und die Temperaturfühler plausible Werte liefern. Ein hydraulisch falsch angeschlossener Speicher kann trotz korrektem Nennvolumen wirkungslos bleiben. Die Dokumentation sollte Einstellwerte, Pumpenkennlinien, Schalthysterese, Heizkurve und Herstellergrenzen enthalten. Nach einer repräsentativen Betriebsphase empfiehlt sich die Auswertung von Starts und Laufzeiten. Abweichungen sind zuerst über Volumenstrom, Heizkurve und Regelparameter zu untersuchen, bevor ein größeres Speichervolumen vorgesehen wird.
- Erzeugerleistung und Heizlast für mehrere Betriebspunkte gegenüberstellen
- Wirksames Anlagen- und Speichervolumen getrennt erfassen
- Mindestvolumenstrom und Abtauanforderungen des Herstellers prüfen
- Fühlerpositionen, Schalthysterese und Pumpenlogik dokumentieren
- Wärmeverluste und zulässige Betriebsdaten aus dem Produktdatenblatt übernehmen
| Kennwert | Richtgröße | Einordnung |
|---|---|---|
| Wärmespeicherfähigkeit von Wasser | 1,163 Wh/(l·K) | Näherungswert für die Volumenberechnung von Heizwasser. |
| Typische nutzbare Temperaturspreizung | 3 bis 7 K | Projektabhängiger Bereich bei Wärmepumpen, bestimmt durch Regelung und Systemtemperaturen. |
| Planerischer Orientierungswert für die Laufzeit | 10 bis 20 Minuten | Keine pauschale Normvorgabe; Herstelleranforderungen sind maßgeblich. |
| Rechenbeispiel Speichervolumen | rund 129 l | Bei 3 kW Leistungsüberschuss, 15 Minuten Laufzeit und 5 K Temperaturspreizung. |
| Normative Planungsgrundlage | VDI 4645 | Behandelt Planung, Errichtung und Betrieb von Wärmepumpenanlagen in Ein- und Mehrfamilienhäusern. |
| Heizlast als Eingangsgröße | DIN EN 12831-1 | Gebäudeheizlast und Raumheizlast bilden wesentliche Grundlagen der Systemauslegung. |
Häufige Fragen
Wie viele Liter Pufferspeicher werden pro Kilowatt Wärmepumpenleistung benötigt?
Eine feste Literzahl je Kilowatt ist fachlich nicht ausreichend. Das notwendige Volumen hängt von kleinster Wärmepumpenleistung, aktueller Heizlast, gewünschter Mindestlaufzeit und nutzbarer Temperaturspreizung ab. Vorhandenes Anlagenwasser darf nur berücksichtigt werden, wenn es im maßgebenden Betriebszustand wirksam durchströmt wird. Herstelleranforderungen können ein zusätzliches Mindestvolumen vorgeben.
Braucht jede Wärmepumpe einen Pufferspeicher?
Nein. Eine modulierende Wärmepumpe kann ohne separaten Pufferspeicher betrieben werden, wenn Rohrnetz und Heizflächen genügend Wasservolumen, Mindestvolumenstrom und kontinuierliche Wärmeabnahme sicherstellen. Ein Speicher kann erforderlich werden, wenn viele Einzelraumregler schließen, mehrere hydraulische Kreise bestehen, Abtauenergie bereitgestellt werden muss oder der Hersteller ein Mindestanlagenvolumen verlangt.
Warum taktet die Wärmepumpe trotz großem Pufferspeicher?
Mögliche Ursachen sind eine zu hohe minimale Verdichterleistung, eine steile Heizkurve, eine enge Schalthysterese oder eine ungünstige Fühlerposition. Auch hydraulische Kurzschlüsse und nicht abgestimmte Primär- und Sekundärvolumenströme können das nutzbare Speichervolumen stark verringern. Zur Diagnose sind Starts, Laufzeiten, Temperaturen und Volumenströme gemeinsam auszuwerten.
Welche Temperaturspreizung ist für die Speicherberechnung sinnvoll?
Bei Wärmepumpenanlagen werden häufig etwa 3 bis 7 K als nutzbare Spreizung angesetzt. Der konkrete Wert ergibt sich aus Ein- und Ausschalttemperaturen, Heizkurve, Fühlerposition und zulässigen Systemtemperaturen. Eine große rechnerische Spreizung darf nicht angesetzt werden, wenn sie im realen Betrieb Komfort, Effizienz oder Wärmeübergabe beeinträchtigt.
