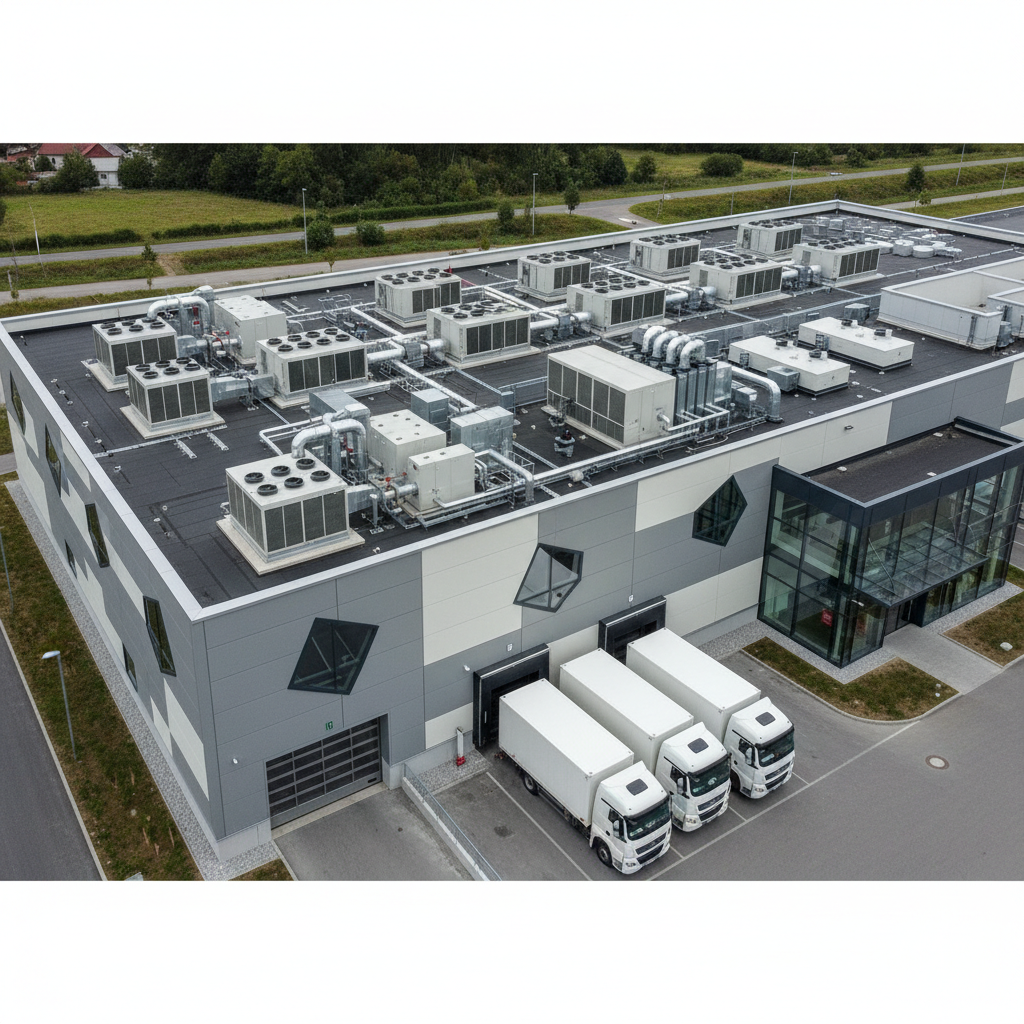

Eine belastbare Discounter TGA Planung überträgt nicht einfach dieselbe Anlage auf jeden Standort. Sie trennt einen verbindlichen technischen Kern von projektspezifischen Anpassungen für Gebäude, Klima, Medienanschlüsse und Verkaufsprozesse. Standardisiert werden Systeme, Berechnungsgrundlagen, Regelungsfunktionen, Dokumente und Prüfabläufe. Standortabhängig bleiben insbesondere Heiz- und Kühllasten, Netzanschlüsse, Brandschutz, Schallschutz sowie behördliche Vorgaben. So entsteht ein wiederholbarer Filialtyp, ohne notwendige Einzelnachweise oder die Anforderungen des Gebäudeenergiegesetzes zu vernachlässigen.
- Standardisiert werden Systeme, Daten und Prüfprozesse, nicht ungeprüft die Anlagengrößen.
- Jeder Filialtyp benötigt definierte Leistungsgrenzen und dokumentierte Varianten.
- DIN EN 16798 und GEG bleiben für jeden Standort separat nachzuweisen.
- Kälteabwärme, Heizung, Lüftung und elektrische Lasten sind gemeinsam zu bilanzieren.
- Betriebsdaten müssen versioniert in die Weiterentwicklung des Standards einfließen.
Standardkern und Standortvarianten eindeutig trennen
Der Standardkern beschreibt die wiederkehrende technische Lösung für Heizung, Lüftung, Kälte, Sanitär, Elektro und Gebäudeautomation. Dazu gehören Anlagenschemata, Regelungssequenzen, Datenpunktlisten, Fabrikatsneutralität, Auslegungsbedingungen und Vorgaben für die Inbetriebnahme. Für unterschiedliche Verkaufsflächen oder Bauformen empfiehlt sich eine Typenmatrix, beispielsweise für 800, 1.200 und 1.600 Quadratmeter Nettoraumfläche. Jeder Typ benötigt definierte Leistungsgrenzen. Werden diese überschritten, ist keine ungeprüfte Skalierung zulässig, sondern eine neue Berechnung oder eine freigegebene Variante erforderlich.
Standortvarianten erfassen alle Einflüsse, die sich nicht sinnvoll vereinheitlichen lassen. Dazu zählen Außentemperaturen, Gebäudehülle, Verschattung, Raumhöhe, Anlieferung, Backbereich, Kälteverbund, Netzanschlussleistung und verfügbare Dachflächen. Auch örtliche Anforderungen aus Bebauungsplan, Brandschutzkonzept und Immissionsschutz verändern die TGA. Eine Variantenliste sollte deshalb nicht nur Bauteile benennen, sondern Auslösekriterien festlegen. Ein Heizleistungsbedarf oberhalb des Modulbereichs oder eine unzureichende elektrische Anschlussleistung führt damit nachvollziehbar zu einer festgelegten Planungsentscheidung.
Typenmodule mit belastbaren Lastannahmen entwickeln
Die Standardisierung beginnt mit einem Lastenheft, das Betriebsweise und Nutzung quantitativ beschreibt. Erforderlich sind unter anderem Öffnungszeiten, Personenzahlen, Beleuchtungsleistung, interne Lasten der Kühlmöbel, Türöffnungszeiten und Gleichzeitigkeiten elektrischer Verbraucher. Pauschale Leistungsansätze pro Quadratmeter reichen für die Freigabe einer Filiale nicht aus. Kühlmöbel geben je nach Bauart erhebliche Wärme an den Raum oder an einen Kälteverbund ab. Deshalb müssen sensible und latente Lasten sowie Abtauphasen und Nachtabdeckungen getrennt bilanziert werden.
Für den Rollout sollten technische Module mit klaren Ein- und Ausgangsgrößen aufgebaut werden. Ein Lüftungsmodul erhält beispielsweise Volumenstrom, externe Druckverluste, Heiz- und Kühlleistung sowie elektrische Leistungsaufnahme als Parameter. Beim Kälteverbund sind Verdampfungstemperaturen, Verflüssigungsbedingungen und nutzbare Abwärme zu dokumentieren. Reserven sollten nicht pauschal addiert werden. Eine Planungsreserve von typischerweise 10 bis 15 Prozent kann für definierte Erweiterungen sinnvoll sein, muss aber bei Leitungen, Verteilungen, Wärmeerzeugern und Netzanschlüssen jeweils technisch begründet werden.
- Verkaufsraum mit Beleuchtung, Personen und Kühlmöbeln
- Lager, Personalräume und Anlieferungszone
- Backbereich mit Abluft, Wärme- und Feuchtelasten
- Gewerbekälte einschließlich Abtauung und Wärmerückgewinnung
- Ladeinfrastruktur, Photovoltaik und elektrische Leistungsbilanz
Lüftung und Raumklima nach DIN EN 16798 auslegen
DIN EN 16798-1 liefert Eingangsparameter für das Innenraumklima, während DIN EN 16798-3 die Lüftung von Nichtwohngebäuden behandelt. Als Referenz für Kategorie II können bei emissionsarmen Gebäuden beispielsweise 7 Liter pro Sekunde und Person zuzüglich 0,7 Liter pro Sekunde und Quadratmeter angesetzt werden. Diese Werte sind keine pauschale Vorgabe für jede Filiale. Belegung, Emissionsklasse der Baustoffe, Gerüche, Feuchtelasten und nationale Festlegungen müssen geprüft werden. In gering belegten Verkaufsräumen kann die flächenbezogene Komponente den Volumenstrom bestimmen.
Für den Heizfall wird im Verkaufsraum häufig mit 20 °C Raumtemperatur geplant, für den Kühlfall beispielsweise mit 26 °C. Diese Werte sind projektspezifische Sollwerte und keine allgemeingültigen Komfortgrenzen. Eingangszonen, offene Kühlmöbel und häufige Türbewegungen erzeugen lokale Zugerscheinungen, die eine reine Raumlufttemperatur nicht abbildet. Sinnvoll sind daher definierte Messpunkte für operative Temperatur, Luftgeschwindigkeit und Kohlendioxid. Eine CO₂-Konzentration von rund 500 ppm über der Außenluftkonzentration ist ein Orientierungswert für Kategorie II bei personenbezogener Lüftung.
Sie möchten dieses Thema für Ihr Gebäude belastbar bewerten lassen? Wir prüfen die Ausgangslage und planen die TGA über die HOAI-Leistungsphasen 1 bis 9.
Projektanfrage stellenGEG Nachweise und Energieflüsse gemeinsam betrachten
Das Gebäudeenergiegesetz ist für jede Filiale in der jeweils anzuwendenden Fassung zu prüfen. Der energetische Nachweis wird bei Nichtwohngebäuden regelmäßig mit DIN V 18599 geführt. Standardisierte Anlagenkennwerte können übernommen werden, sofern Ausführung, Regelung und Betriebsweise dem hinterlegten System entsprechen. Änderungen an Ventilatorleistung, Wärmerückgewinnung, Beleuchtung oder Raumtemperaturen wirken sich auf den Nachweis aus. Deshalb sollte der freigegebene Energiestandard versioniert und mit den tatsächlich ausgeschriebenen Komponenten abgeglichen werden. Eine reine Übernahme früherer Berechnungsergebnisse ist nicht belastbar.
Besondere Bedeutung hat die Kopplung von Gewerbekälte und Gebäudeheizung. Die Abwärme des Kälteverbunds kann einen erheblichen Teil der Raumheizung oder Trinkwassererwärmung decken, steht aber abhängig von Betriebszustand und Außentemperatur zur Verfügung. Erforderlich sind eine stündliche Energiebilanz, geeignete Temperaturniveaus und eine Regelstrategie für Überschüsse. Für Nichtwohngebäude mit Heizungs- oder Klimaanlagen über 290 kW Nennleistung sind zudem die Anforderungen an Gebäudeautomation und Überwachung nach § 71a GEG zu prüfen.
Schnittstellen frühzeitig und prüfbar festlegen
Im Filialbau entstehen Planungsrisiken häufig an Gewerkegrenzen. Beispiele sind Kondensatableitungen der Kühlmöbel, elektrische Einspeisungen des Kälteverbunds, Dachöffnungen für Lüftung, Brandschutzklappen oder die Übergabe von Störmeldungen. Ein Schnittstellenplan sollte für jede Leistung festlegen, wer dimensioniert, liefert, montiert, anschließt, programmiert und prüft. Zusätzlich sind Übergabepunkte mit Medium, Leistung, Druck, Temperatur, Spannung und Kommunikationsprotokoll zu beschreiben. Für die Gebäudeautomation eignen sich standardisierte Datenpunktlisten mit eindeutiger Kennzeichnung und festgelegten physikalischen Einheiten.
Vor der Übertragung auf einen Standort ist ein technischer Abweichungscheck erforderlich. Er vergleicht den Filialtyp mit Netzanschlüssen, Dachstatik, Schallanforderungen, Wasserqualität, Rückstauebene und Brandschutzkonzept. Auch klimatische Randbedingungen dürfen nicht ungeprüft übernommen werden. Die Normaußentemperatur kann innerhalb Deutschlands um mehr als 20 Kelvin variieren und beeinflusst Wärmeerzeugung, Wärmerückgewinnung und Frostschutz. Jede Abweichung sollte einer festgelegten Kategorie zugeordnet werden, etwa unkritische Anpassung, genehmigungspflichtige Variante oder vollständige Neuberechnung des betroffenen Systems.
Rollout mit Prüfplänen und Betriebsdaten absichern
Ein standardisierter Prüfplan verbindet Werkplanung, Bauüberwachung und Inbetriebnahme. Vor Montagebeginn werden Schemata, Revisionsstände und freigegebene Produktdaten geprüft. Während der Ausführung folgen Kontrollen von Leitungsführung, Dämmung, Brandschutzabschottungen und Messstellen. Die Inbetriebnahme umfasst Funktionsprüfungen für Normalbetrieb, Nachtbetrieb, Störung, Frostschutz und Netzausfall. Sicherheitsrelevante Funktionen sind vollständig zu testen. Für wiederkehrende Komponenten können Prüflisten vereinheitlicht werden, die Messwerte müssen jedoch für jede Filiale separat erfasst und plausibilisiert werden.
Nach der Eröffnung sollte eine Betriebsoptimierung über mindestens vier bis acht Wochen vorgesehen werden. Trendaufzeichnungen im Abstand von 5 bis 15 Minuten machen unnötige Laufzeiten, gleichzeitiges Heizen und Kühlen oder fehlerhafte Sollwerte sichtbar. Geeignete Kennzahlen sind Stromverbrauch je Quadratmeter, Ventilatorleistung, Betriebsstunden, Raumtemperaturen und nutzbarer Anteil der Kälteabwärme. Erkenntnisse aus den Filialen fließen kontrolliert in den Standard zurück. Änderungen benötigen Versionsnummer, technische Begründung, Freigabedatum und eine Festlegung, für welche laufenden Projekte sie gelten.
| Kennwert | Richtgröße | Einordnung |
|---|---|---|
| Außenluftvolumenstrom Kategorie II | 7 l/(s·Person) plus 0,7 l/(s·m²) | Referenzwerte nach DIN EN 16798-1 für emissionsarme Gebäude; Nutzung und nationale Festlegungen prüfen. |
| CO₂-Differenz Kategorie II | etwa 500 ppm über Außenluft | Orientierungswert für personenbezogene Lüftung, nicht alleinige Auslegungsgröße. |
| Typische Raumtemperatur-Sollwerte | 20 °C Heizen, 26 °C Kühlen | Projektabhängige Planungswerte für Verkaufsräume, keine pauschalen Normgrenzen. |
| Technische Planungsreserve | typischerweise 10 bis 15 % | Nur für definierte Erweiterungen; je Anlage projektabhängig zu begründen. |
| Trendintervall Gebäudeautomation | 5 bis 15 Minuten | Geeignet für die Analyse von Laufzeiten, Sollwerten und Energieflüssen. |
| GEG Schwellenwert Gebäudeautomation | mehr als 290 kW Nennleistung | Anforderungen nach § 71a GEG für betroffene Nichtwohngebäude im Einzelfall prüfen. |
Häufige Fragen
Welche TGA-Komponenten lassen sich im Discounter standardisieren?
Standardisierbar sind Anlagenschemata, Regelungsfunktionen, Datenpunktlisten, Ausschreibungstexte, Prüfpläne und wiederkehrende Komponenten. Heiz-, Kühl- und Luftleistungen dürfen dagegen nur innerhalb definierter Einsatzgrenzen übernommen werden. Gebäudehülle, Klima, Nutzung, Gewerbekälte, Brandschutz, Schallanforderungen und Medienanschlüsse erfordern weiterhin eine standortbezogene Berechnung.
Wie wird ein TGA-Standard auf eine neue Filiale übertragen?
Zunächst werden Verkaufsfläche, Nutzung, Lasten, Anschlussbedingungen und Genehmigungsanforderungen mit dem freigegebenen Filialtyp verglichen. Anschließend erfolgt ein dokumentierter Abweichungscheck. Liegen alle Parameter innerhalb der Modulgrenzen, kann der Standard angepasst übernommen werden. Bei Überschreitungen ist eine freigegebene Variante oder eine neue fachtechnische Berechnung erforderlich.
Welche Rolle spielt DIN EN 16798 bei Verkaufsstätten?
DIN EN 16798 liefert Grundlagen für Innenraumklima, Außenluftvolumenströme und die energetische Bewertung der Lüftung. Für Verkaufsstätten müssen Personenbelegung, Baustoffemissionen, Gerüche, Feuchte und Betriebszeiten berücksichtigt werden. Tabellenwerte sind Auslegungsgrundlagen, ersetzen aber weder das projektspezifische Lüftungskonzept noch die Prüfung nationaler Anhänge und Anforderungen.
Wie lässt sich die Abwärme der Gewerbekälte nutzen?
Die Abwärme kann über einen geeigneten Wärmeübertrager für Raumheizung oder Trinkwassererwärmung eingesetzt werden. Voraussetzung sind ausreichende zeitliche Verfügbarkeit, nutzbare Temperaturniveaus und eine abgestimmte Regelung. Da Wärmeangebot und Bedarf nicht immer gleichzeitig auftreten, sind stündliche Energiebilanzen, Speicherprüfung und eine alternative Wärmeabfuhr erforderlich.
