Beim TGA Einfamilienhaus Neubau sollten Heizung, Lüftung, Sanitär, Elektro und Gebäudeautomation spätestens vor Abschluss der Entwurfsplanung abgestimmt sein. Entscheidend sind nicht einzelne Geräte, sondern belastbare Berechnungen, ausreichende Technikflächen und eindeutig geplante Schnittstellen zum Baukörper. Sie sollten deshalb früh festlegen, wie Räume genutzt werden, welche Komfortanforderungen gelten und welche späteren Erweiterungen vorgesehen sind. Die folgende Checkliste ordnet die wichtigsten Entscheidungen, Berechnungen und Nachweise nach technischen Themen.
- Legen Sie Nutzungs- und Komfortanforderungen vor der Geräteauswahl fest.
- Fordern Sie Berechnungen statt pauschaler Auslegungswerte an.
- Reservieren Sie Technikflächen, Schächte und Durchführungen frühzeitig.
- Koordinieren Sie GEG-Nachweis, Fachplanung und tatsächlich eingebaute Produkte.
- Nehmen Sie Anlagen erst mit vollständigen Mess- und Einstellprotokollen ab.
1. Anforderungen und Energiekonzept festlegen
Definieren Sie zunächst Raumtemperaturen, Warmwasserbedarf, Luftqualität, Schallschutz und gewünschten Automatisierungsgrad. Übliche Auslegungswerte sind 20 °C für Wohnräume und 24 °C für Bäder. Abweichende Nutzungen, beispielsweise ein dauerhaft beheiztes Arbeitszimmer oder ein Hobbyraum im Keller, müssen in Heizlast und Regelung einfließen. Auch ein Kaminofen, eine Kühlfunktion oder eine spätere Einliegerwohnung verändern das Anlagenkonzept. Die Festlegungen gehören in eine schriftliche Anforderungsliste und nicht erst in die Bemusterung.
Der energetische Nachweis muss die Anforderungen des Gebäudeenergiegesetzes erfüllen. Dazu werden Gebäudehülle, Wärmebrücken, Anlagentechnik und Energieträger gemeinsam bilanziert. Welche Anforderungen an erneuerbare Energien gelten, hängt unter anderem von Grundstückslage, Neubaugebiet und kommunaler Wärmeplanung ab. Ergänzende Landesvorgaben, etwa zu Photovoltaikanlagen, sind gesondert zu prüfen. Lassen Sie früh klären, welche Berechnungsmethode verwendet wird und welche Eingabewerte später durch Produktdaten, Fachunternehmererklärungen oder Prüfprotokolle belegt werden müssen.
- Raumnutzung und Solltemperaturen dokumentieren
- GEG-Nachweis und landesrechtliche Vorgaben klären
- Wärmepumpe, Photovoltaik, Speicher und Ladeeinrichtung gemeinsam betrachten
- Kühlung, Kaminofen und spätere Nutzungsänderungen berücksichtigen
2. Technikflächen und Leitungswege reservieren

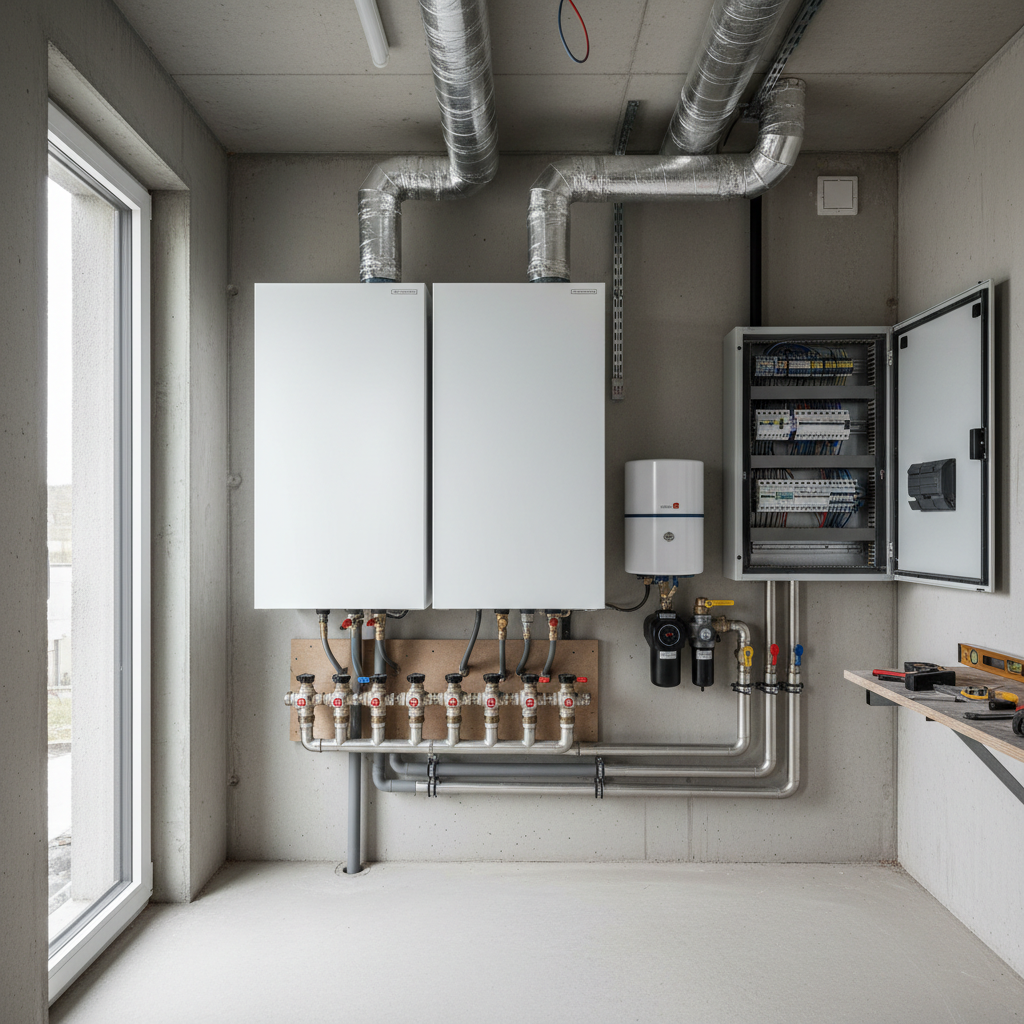

Ein typischer Technikraum benötigt bei Wärmepumpe, Warmwasserspeicher, Elektroverteilung und Lüftungsgerät häufig etwa 6 bis 10 m². Diese Bandbreite ist ein Planungswert und hängt von Gerätetypen, Wartungsflächen und Anschlussführung ab. Aufstellflächen allein reichen nicht aus: Filter, Speicher, Verteiler und Armaturen müssen ausgetauscht werden können. Prüfen Sie Türbreiten, Transportwege, lichte Raumhöhe, Bodenablauf, Kondensatableitung und die Zugänglichkeit aller Komponenten. Außen aufgestellte Wärmepumpen benötigen zusätzlich Abstände für Luftführung, Service und Schallschutz.
Planen Sie Schächte, Deckendurchbrüche und Installationszonen vor der Tragwerksfreigabe. Abwasserleitungen benötigen Gefälle, Lüftungskanäle ausreichend große Querschnitte und Heizkreisverteiler eine zugängliche Position. Konflikte entstehen häufig an Unterzügen, Treppen, bodengleichen Duschen oder bodentiefen Fenstern. Durchdringungen der luftdichten Ebene sind nach DIN 4108-7 dauerhaft abzudichten. Für erdberührte Bauteile müssen Hauseinführungen gas- und wasserdicht sowie für die vorhandene Beanspruchung geeignet sein. Nachträgliche Kernbohrungen sollten nur nach Prüfung von Tragwerk und Abdichtung erfolgen.
- Geräteabmessungen und vorgeschriebene Wartungsabstände prüfen
- Steigzonen für Sanitär, Heizung, Lüftung und Elektro koordinieren
- Dach-, Wand- und Bodenplattendurchführungen vor Ausführung festlegen
- Kondensat-, Sicherheitsventil- und Bodenabläufe einplanen
3. Heizung und Wärmeverteilung berechnen
Die Wärmeerzeugung ist auf Grundlage einer raumweisen Heizlastberechnung nach DIN EN 12831-1 mit nationalem Anhang auszulegen. Überschlägige Werte in Watt pro Quadratmeter ersetzen diese Berechnung nicht. Für Wärmepumpen sollte die Wärmeverteilung möglichst niedrige Systemtemperaturen ermöglichen. Bei Fußbodenheizungen sind Vorlauftemperaturen von etwa 30 bis 35 °C am Normauslegungspunkt häufig ein sinnvoller Planungsbereich. Tatsächliche Werte ergeben sich aus Heizlast, Bodenaufbau, Verlegeabstand und zulässiger Oberflächentemperatur nach DIN EN 1264.
Fordern Sie eine Heizflächenauslegung für jeden Raum, eine Rohrnetzberechnung und einen hydraulischen Abgleich. Die Unterlagen müssen Volumenströme, Druckverluste, Ventileinstellungen und Pumpenförderhöhe enthalten. Prüfen Sie außerdem Sperrzeiten des Netzbetreibers, elektrische Anschlussleistung, Aufstellbedingungen und Schallemissionen der Wärmepumpe. Außengeräte sollten nicht unmittelbar vor Schlafraumfenstern oder in schallverstärkenden Gebäudeecken stehen. Pufferspeicher, Einzelraumregelung und Überströmung sind anhand des konkreten Hydraulikkonzepts zu bestimmen, nicht pauschal nach einer festen Literzahl.
- Raumweise Heizlast nach DIN EN 12831-1 beauftragen
- Heizflächen und Auslegungstemperaturen dokumentieren
- Hydraulikschema vor Bestellung der Komponenten freigeben
- Schall, Abtauwasser und Elektroanschluss der Wärmepumpe klären
Sie möchten dieses Thema für Ihr Gebäude belastbar bewerten lassen? Wir prüfen die Ausgangslage und planen die TGA über die HOAI-Leistungsphasen 1 bis 9.
Projektanfrage stellen4. Lüftung und Luftdichtheit abstimmen
Für ein neues Wohngebäude ist ein Lüftungskonzept nach DIN 1946-6 zu erstellen. Es bewertet, ob der notwendige Luftwechsel zum Feuchteschutz nutzerunabhängig sichergestellt wird. Daraus folgt nicht automatisch eine zentrale Lüftungsanlage; möglich sind abhängig vom Konzept auch dezentrale oder freie Systeme. Bei mechanischer Lüftung müssen Außenluft-, Zuluft-, Abluft- und Überströmbereiche festgelegt werden. Türen benötigen gegebenenfalls definierte Überströmquerschnitte. Dunstabzugshauben, Feuerstätten und raumluftabhängige Geräte sind wegen möglicher Unterdrücke gesondert zu koordinieren.
Luftmengen und Kanalquerschnitte sind rechnerisch auszulegen. Zu kleine Kanäle erhöhen Strömungsgeschwindigkeit, Druckverlust und Geräusch. Für Schlafräume ist ein niedriger Anlagenpegel besonders wichtig; als Planungsziel werden häufig höchstens 25 bis 30 dB(A) angesetzt, abhängig vom vereinbarten Schallschutz. Vereinbaren Sie Einregulierung, Messprotokoll und Filterangaben. Wird die Luftdichtheit im GEG-Nachweis berücksichtigt, muss sie durch eine Messung nach DIN EN ISO 9972 nachgewiesen werden. Sinnvoll ist eine Vorprüfung, solange Leckagen noch zugänglich sind.
- Lüftungskonzept nach DIN 1946-6 erstellen lassen
- Zu- und Abluftmengen je Raum festlegen
- Schalldämpfer, Überströmwege und Revisionsöffnungen planen
- Luftdichtheitsmessung vor und nach Fertigstellung terminieren
5. Trinkwasser und Entwässerung dimensionieren
Sanitärleitungen sind nach tatsächlicher Nutzung und nicht nur nach Anschlussgrößen der Armaturen auszulegen. Für Trinkwasser gilt insbesondere DIN EN 806 in Verbindung mit DIN 1988; die Rohrnetzberechnung erfolgt nach DIN 1988-300. Kurze Leitungswege und geringe Rohrinhalte reduzieren Ausstoßzeiten und Stagnation. Warm- und Kaltwasserleitungen sind thermisch getrennt zu führen. Die Warmwasserbereitung muss Zapfprofil, Speichergröße, Wärmepumpenleistung und gewünschte Aufheizzeit berücksichtigen. Selten genutzte Anschlüsse sollten vermieden oder in den bestimmungsgemäßen Betrieb einbezogen werden.
Die Gebäudeentwässerung wird nach DIN EN 12056 und DIN 1986-100 geplant. Prüfen Sie Rückstauebene, Grundleitungsführung, Reinigungsöffnungen und erforderliche Lüftungsleitungen. Entwässerungsgegenstände unterhalb der Rückstauebene benötigen abhängig von Nutzung und Gefälle eine geeignete Rückstausicherung oder Hebeanlage. Bodengleiche Duschen müssen mit Deckenaufbau, Abdichtung und Ablaufleistung abgestimmt sein. Außenwasseranschlüsse benötigen eine geeignete Sicherung gegen Rückfließen und Frostschutz. Für Gartenbewässerung, Zisterne oder Pool sind Leitungswege und eine normgerechte Trennung vom Trinkwassernetz früh festzulegen.
- Sanitärobjekte und Zapfstellen verbindlich festlegen
- Trinkwasserrohrnetz nach DIN 1988-300 berechnen
- Rückstauebene und Grundleitungsplan prüfen
- Warmwasserkomfort und hygienischen Betrieb abstimmen
6. Elektroplanung und Abnahme vollständig organisieren
Die Elektroplanung sollte Möblierung, Beleuchtung, Verschattung und technische Anlagen berücksichtigen. Grundlage für Art und Umfang der Ausstattung kann DIN 18015-2 sein; zusätzliche Anforderungen sind vertraglich festzulegen. Für Wärmepumpe, Photovoltaik, Batteriespeicher und Ladeeinrichtung müssen Anschlussleistung, Zählerkonzept und Vorgaben des Netzbetreibers abgestimmt werden. Reserveplätze in Verteilungen und Leerrohre erleichtern spätere Erweiterungen. Überspannungsschutz ist nach DIN VDE 0100-443 und DIN VDE 0100-534 zu planen. Netzwerkleitungen sollten sternförmig zu einem ausreichend belüfteten Verteiler geführt werden.
Vor Abnahme müssen alle Anlagen geprüft, eingestellt und dokumentiert sein. Dazu gehören Messprotokolle für Elektroinstallation, Luftmengen und hydraulischen Abgleich sowie Einweisungen, Revisionsunterlagen und Datenblätter. Gleichen Sie die ausgeführten Produkte mit GEG-Nachweis und Planung ab. Funktionsprüfungen sollten Heizung, Warmwasser, Lüftung, Regelung, Störmeldungen und Sicherheitsfunktionen erfassen. Dokumentieren Sie Zählerstände und Einstellungen bei Übergabe. Planen Sie nach der ersten Heizperiode eine Kontrolle von Heizkurve, Volumenströmen und Nutzerparametern, weil Werkseinstellungen selten zum tatsächlichen Gebäude passen.
- Stromkreis-, Beleuchtungs- und Netzwerkplanung anhand der Möblierung erstellen
- Netzanmeldung und Zählerkonzept rechtzeitig bearbeiten
- Mess-, Einstell- und Inbetriebnahmeprotokolle einfordern
- Revisionspläne, Bedienungsunterlagen und Zugangsdaten übergeben lassen
| Kennwert | Richtgröße | Einordnung |
|---|---|---|
| Auslegungstemperatur Wohnräume | typisch 20 °C | Abweichende Anforderungen müssen vor der Heizlastberechnung festgelegt werden. |
| Auslegungstemperatur Badezimmer | typisch 24 °C | Maßgebend für Heizlast und erforderliche Heizfläche. |
| Vorlauftemperatur Fußbodenheizung | häufig 30 bis 35 °C | Typischer Planungsbereich am Auslegungspunkt, projektabhängig. |
| Technikraum | häufig 6 bis 10 m² | Typischer Flächenbereich, abhängig von Anlagenkonzept und Wartungsflächen. |
| Luftdichtheit bei Messung | n50 ≤ 1,5 h⁻¹ mit Lüftungsanlage | GEG-Anforderungswert für Gebäude bis 1.500 m³ Luftvolumen bei vorgesehener Prüfung. |
| Schallpegel in Schlafräumen | Planungsziel etwa 25 bis 30 dB(A) | Für Lüftungsanlagen abhängig vom vereinbarten Schallschutzniveau. |
Häufige Fragen
Wann sollte die TGA-Planung beim Einfamilienhaus beginnen?
Die wesentlichen TGA-Festlegungen sollten während der Vor- und Entwurfsplanung erfolgen, bevor Tragwerk, Grundrisse und Genehmigungsunterlagen abschließend feststehen. Technikraum, Schächte, Außengerät, Dachflächen und Hausanschlüsse beeinflussen die Architektur. Spätestens vor Werkplanung und Ausschreibung müssen Berechnungen, Leitungswege, Durchbrüche und Anschlussleistungen koordiniert sein.
Ist eine Lüftungsanlage im Neubau zwingend vorgeschrieben?
Eine mechanische Lüftungsanlage ist nicht pauschal vorgeschrieben. Für den Neubau ist jedoch ein Lüftungskonzept nach DIN 1946-6 erforderlich. Es prüft, wie die Lüftung zum Feuchteschutz nutzerunabhängig sichergestellt wird. Abhängig von Gebäude, Luftdichtheit und Nutzung kann daraus eine freie, dezentrale oder zentrale Lüftungslösung folgen.
Welche Unterlagen sollte der Bauherr zur Abnahme erhalten?
Erforderlich sind mindestens Revisionspläne, Anlagenschemata, Produktdaten, Bedienungsanleitungen, Prüf- und Inbetriebnahmeprotokolle sowie die dokumentierten Einstellwerte. Dazu zählen hydraulischer Abgleich, Luftmengenmessung, Elektroprüfungen und gegebenenfalls Luftdichtheitsmessung. Auch GEG-Nachweis, Energieausweis, Fachunternehmererklärungen, Wartungshinweise und Zugangsdaten der Regelung sollten vollständig übergeben werden.
Wie groß sollte der Technikraum im Einfamilienhaus sein?
Für Wärmepumpe, Warmwasserspeicher, Lüftungsgerät, Elektroverteilung und Hausanschlüsse sind häufig etwa 6 bis 10 m² zweckmäßig. Diese typische Bandbreite ist projektabhängig. Entscheidend sind Geräteabmessungen, Wartungsflächen, Transportwege, Türbreite und Leitungsführung. Bei Innenaufstellung der Wärmepumpe oder umfangreichem Batteriespeicher kann mehr Fläche erforderlich sein.
