Eine Kühllastberechnung bestimmt, welche Wärmeleistung zu einem bestimmten Zeitpunkt aus einem Raum oder Gebäude abzuführen ist, damit die vereinbarten Innenraumbedingungen eingehalten werden. Entscheidend sind nicht allein Flächen und U-Werte, sondern auch Sonnenschutz, Speichermassen, Personen, Geräte, Beleuchtung, Außenluft und zeitabhängige Nutzungsprofile. VDI 2078 bildet diese Einflüsse dynamisch ab. DIN EN 16798 liefert dafür wesentliche Eingangsparameter zum Innenraumklima und zur Lüftung. Das Ergebnis ist eine zeitbezogene Auslegungsgrundlage, kein pauschaler Quadratmeterwert.
- Eine Kühllastberechnung benötigt raumweise und zeitabhängige Eingangsdaten.
- Sonnenschutz, Nutzung und Außenluft beeinflussen das Ergebnis besonders stark.
- Raumspitzen dürfen nicht unbesehen zur Gebäudespitze addiert werden.
- Ausgabewerte müssen zur Bilanzgrenze und zum geplanten Kühlsystem passen.
- Pauschale W/m²-Werte eignen sich nur zur Plausibilitätskontrolle.
Aufgabe und Bilanzgrenze der Kühllastberechnung
Die Kühllast ist die sensible und gegebenenfalls latente Wärmeleistung, die eine Anlage zur Einhaltung der vorgegebenen Raumzustände abführen muss. VDI 2078 „Berechnung der thermischen Lasten und Raumtemperaturen“ berücksichtigt den zeitlichen Verlauf äußerer und innerer Wärmeeinträge sowie die Wärmespeicherung in Bauteilen. Dadurch fällt der Lastspitzenwert meist nicht mit der maximalen Außentemperatur oder der höchsten solaren Einstrahlung zusammen. Berechnet werden einzelne Räume oder thermisch gleichartige Zonen, bevor die Lasten auf Anlagenebene zusammengeführt werden.
Vor Berechnungsbeginn ist die Bilanzgrenze festzulegen. Eine reine Raumkühllast umfasst nicht automatisch Wärmegewinne aus Ventilatoren, Pumpen, Leitungen, Kanälen, Kältespeichern oder der Kälteverteilung. Auch Entfeuchtungsleistungen und die Behandlung der Außenluft können einer zentralen Lüftungsanlage statt dem Raumkühlsystem zugeordnet sein. DIN EN 16798-1 unterstützt die Festlegung von Innenraumparametern; DIN EN 16798-3 ist bei der Auslegung von Lüftungs- und Klimaanlagen für Nichtwohngebäude zu berücksichtigen. Die gewählte Abgrenzung muss im Ergebnisbericht eindeutig dokumentiert werden.
Geometrie, Bauteile und Sonnenschutz erfassen
Erforderlich sind raumweise Geometrien mit Nettogrundfläche, Raumhöhe, Orientierung und Flächen der thermisch wirksamen Bauteile. Außenwände, Dächer, Decken, Innenwände und Fußböden werden mit Schichtaufbau, U-Wert und wirksamer Speichermasse beschrieben. Für Fenster sind Verglasungsfläche, Rahmenanteil, Orientierung, Neigung und Gesamtenergiedurchlassgrad relevant. Vereinfachte Angaben wie „Dreifachverglasung“ reichen nicht aus, weil Gläser mit vergleichbarem U-Wert deutlich unterschiedliche g-Werte und damit verschiedene solare Wärmeeinträge besitzen können.

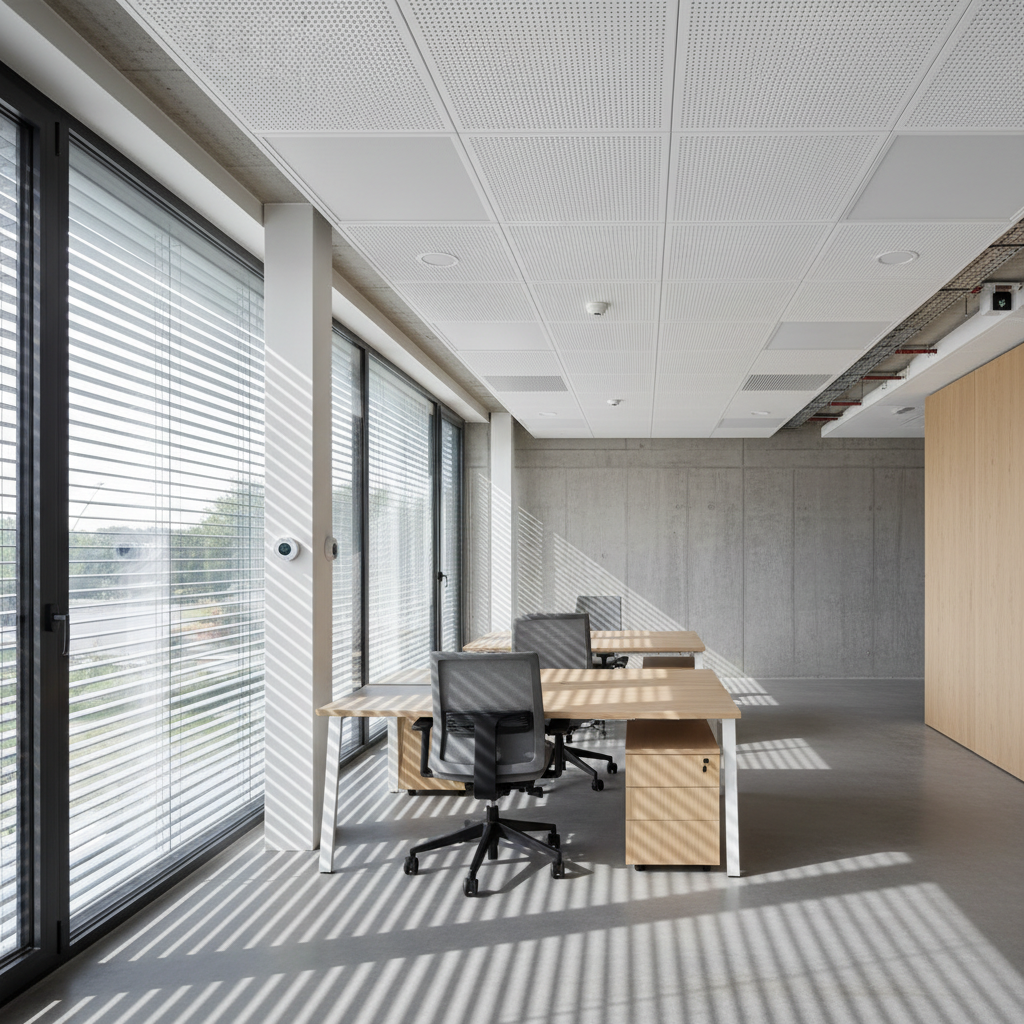

Beim Sonnenschutz sind Lage, Steuerung und tatsächlicher Aktivierungszeitpunkt entscheidend. Außenliegende Raffstores können je nach Verglasung, Lamellenstellung und Produkt einen typischen Gesamtenergiedurchlassgrad g_tot von etwa 0,05 bis 0,20 erreichen; ohne wirksamen Sonnenschutz liegen Verglasungen häufig bei g-Werten von etwa 0,35 bis 0,65. Diese Bandbreiten dienen nur der Einordnung. Für die Berechnung sind Herstellerdaten oder projektspezifische Nachweise einzusetzen. Ebenfalls zu erfassen sind Eigenverschattung, Nachbargebäude, Dachüberstände und die Verschattung durch Laibungen.
- Raumflächen, Höhen, Orientierungen und angrenzende Zonen
- Bauteilschichten, U-Werte und thermisch wirksame Speichermassen
- Fensterabmessungen, Rahmenanteile, g-Werte und Neigungen
- Sonnenschutzsysteme einschließlich Steuerung und Verschattungsgeometrie
Nutzung und innere Wärmelasten abbilden
Personen, Beleuchtung und elektrische Geräte erzeugen zeitabhängige innere Lasten. Bei sitzender Bürotätigkeit können als erste Plausibilitätswerte etwa 70 bis 90 W sensible und 40 bis 60 W latente Wärme je Person angesetzt werden. Maßgebend sind jedoch Aktivitätsgrad, Raumtemperatur, Belegungsdichte und Nutzungsprofil. Für Besprechungsräume, Schulungsbereiche oder Veranstaltungsräume darf die maximale Personenzahl nicht unbesehen über den gesamten Betriebstag angesetzt werden. Gleichzeitig dürfen reale Belegungsspitzen nicht durch zu grobe Tagesmittel verschwinden.
Bei moderner Bürobeleuchtung liegen installierte Leistungen häufig zwischen 6 und 12 W/m². Tatsächlich wirksam wird die Leistung entsprechend Schaltung, Präsenz- und Tageslichtregelung. Übliche Bürogeräte können etwa 5 bis 15 W/m² beitragen; Bereiche mit hoher Monitordichte, Laborgeräten oder dezentraler IT erreichen 20 bis 40 W/m² oder mehr. Anschlusswerte aus Elektroplänen sind deshalb mit Gleichzeitigkeitsfaktoren und Betriebszeiten abzugleichen. Abwärme, die unmittelbar abgesaugt oder in andere Zonen abgeführt wird, darf nicht vollständig der Raumkühllast zugerechnet werden.
- Personenzahl, Aktivitätsgrad und stündliches Belegungsprofil
- Installierte und tatsächlich aufgenommene Beleuchtungsleistung
- Geräteabwärme einschließlich Gleichzeitigkeits- und Lastprofilen
- Direkt abgeführte Prozess- oder Gerätewärme
Sie möchten dieses Thema für Ihr Gebäude belastbar bewerten lassen? Wir prüfen die Ausgangslage und planen die TGA über die HOAI-Leistungsphasen 1 bis 9.
Projektanfrage stellenKlima, Außenluft und Raumtemperaturen festlegen
Die Außenbedingungen müssen zum Standort und zum Berechnungsziel passen. Für eine Auslegung nach VDI 2078 werden standortbezogene Wetterdaten mit Außenlufttemperatur, Feuchte und solarer Einstrahlung benötigt. Ein einzelner Bemessungswert der Außentemperatur bildet die dynamische Wirkung nicht ausreichend ab. Bei bundesweiten Projekten unterscheiden sich Einstrahlung, Tagesgang und Feuchte beispielsweise zwischen Küstenregionen, Mittelgebirgen und kontinental geprägten Standorten. Die verwendete Wetterstation, Klimaperiode, Geländesituation und gegebenenfalls der städtische Wärmeinseleffekt sind deshalb nachvollziehbar anzugeben.
Sollwerte für operative Temperatur, Luftfeuchte und Außenluftvolumenstrom sind aus Nutzung, Komfortanforderung und Anlagenkonzept abzuleiten. Ein Kühl-Sollwert von 26 °C ist in vielen Büroprojekten üblich, aber kein allgemeingültiger Normwert. DIN EN 16798-1 unterscheidet Innenraumkategorien und stellt Auslegungsparameter bereit. Für ein schadstoffarmes Gebäude nennt die Norm als beispielhaften Kategorie-II-Außenluftstrom 7 l/(s·Person) zuzüglich 0,7 l/(s·m²), entsprechend 25,2 m³/(h·Person) und 2,52 m³/(h·m²). Nationale und projektspezifische Vorgaben bleiben maßgebend.
Eingangsdaten prüfen und Varianten sauber vergleichen
Vor dem Rechenlauf ist eine raumweise Datenprüfung erforderlich. Sinnvolle Kontrollen betreffen Fensterflächen im Verhältnis zur Fassade, Orientierung, U- und g-Werte, Personendichte, Geräteabwärme, Außenluftmengen und die zeitliche Überlagerung der Profile. Auffällige Eingaben werden nicht durch das Berechnungsprogramm korrigiert. Besonders kritisch sind pauschale Vollbelegungen, fehlende Sonnenschutzsteuerungen, unverminderte elektrische Anschlussleistungen und Außenluftvolumenströme, die gleichzeitig in Raum- und Anlagenlast angesetzt werden. Auch identische Standardräume können wegen ihrer Orientierung unterschiedliche Lastspitzen aufweisen.
Varianten sollten jeweils nur klar benannte Parameter ändern. So lassen sich beispielsweise außenliegender Sonnenschutz, Sonnenschutzverglasung, reduzierte Beleuchtungsleistung oder Nachtlüftung getrennt bewerten. Neben der Spitzenlast sind Raumtemperaturverlauf, Zeitpunkt der Lastspitze und jährliche Übertemperaturstunden zu vergleichen. Eine reine Reduktion des Spitzenwertes kann unerwünschte Folgen haben, etwa höheren Kunstlichtbedarf oder eingeschränkte Tageslichtqualität. Der Rechenbericht sollte Datenstand, Annahmen, Wetterdatensatz, Raumzuordnung, Sollwerte, Anlagenbetriebszeiten und Abweichungen von den Planungsunterlagen enthalten.
- Geometrie gegen Grundrisse und Fassadenpläne prüfen
- Nutzungsprofile mit Betreiber und Fachplanungen abstimmen
- Außenluft- und Anlagenlasten auf Doppelansätze kontrollieren
- Änderungsstand und Herkunft jeder wesentlichen Eingabe dokumentieren
Ergebnisse für Raum, Zone und Kälteanlage nutzen
Das zentrale Ergebnis ist die maximale Kühllast jedes Raumes in Watt sowie der zugehörige Zeitpunkt. Ergänzend werden flächenbezogene Werte in W/m², sensible und latente Anteile, Temperaturverläufe und Lastgänge ausgegeben. Diese Angaben dienen der Dimensionierung von Kühldecken, Umluftkühlgeräten, Kühlsegeln oder Zuluftsystemen. Für die Auswahl eines Raumübergabesystems ist nicht nur die Spitzenleistung relevant. Erforderlich sind außerdem verfügbare aktive Fläche, zulässige Vorlauftemperatur, Taupunktabstand, Schallanforderung, Regelbereich und die Leistung bei den tatsächlich geplanten Systemtemperaturen.
Die maximale Gebäudelast ist nicht die Summe aller einzelnen Raumspitzen, weil diese häufig zu unterschiedlichen Zeiten auftreten. Auf Anlagenebene werden daher zeitgleiche Raumlasten zusammengeführt und um eindeutig zugeordnete Anlagen- und Verteilverluste ergänzt. Für Kältemaschine, Rückkühler, Pumpen und Speicher sind außerdem Teillastverhalten, Redundanzkonzept und Betriebszeiten zu betrachten. Eine pauschale Reserve von beispielsweise 10 oder 20 Prozent ersetzt diese Prüfung nicht. Zu große Kälteerzeuger können takten, ineffizient arbeiten und eine instabile Feuchte- oder Temperaturregelung verursachen.
- Raumweise Spitzenlast mit Datum und Uhrzeit
- Sensible und latente Lastanteile
- Operative Temperaturen und Übertemperaturstunden
- Zeitgleiche Zonen- und Gebäudelast
- Lastgang als Grundlage für Erzeuger, Hydraulik und Speicher
| Kennwert | Richtgröße | Einordnung |
|---|---|---|
| Typischer Kühl-Sollwert im Büro | 24 bis 26 °C | Projektabhängige Bandbreite; Nutzung und Innenraumkategorie festlegen. |
| Wärmeabgabe bei sitzender Tätigkeit | 70 bis 90 W sensibel plus 40 bis 60 W latent je Person | Plausibilitätsbereich abhängig von Aktivität und Raumzustand. |
| Beleuchtungsleistung im Büro | 6 bis 12 W/m² | Typische Bandbreite moderner Anlagen; Regelung und Betriebsprofil berücksichtigen. |
| Gerätelast im Standardbüro | 5 bis 15 W/m² | Typische Bandbreite; IT- und Spezialbereiche können deutlich höher liegen. |
| Außenluft Kategorie II als Beispiel | 7 l/(s·Person) plus 0,7 l/(s·m²) | Beispielwert nach DIN EN 16798-1 für schadstoffarme Gebäude; Vorgaben prüfen. |
| Wirksamer g_tot mit außenliegendem Sonnenschutz | etwa 0,05 bis 0,20 | Typische Bandbreite; Produktdaten, Verglasung und Lamellenstellung sind maßgebend. |
Häufige Fragen
Was ist der Unterschied zwischen Kühllast und Kühlenergiebedarf?
Die Kühllast ist eine Leistung in Watt oder Kilowatt und beschreibt, wie viel Wärme zu einem bestimmten Zeitpunkt abgeführt werden muss. Der Kühlenergiebedarf wird in Kilowattstunden angegeben und entsteht aus dem zeitlichen Betrieb über eine Periode. Eine hohe Spitzenlast führt daher nicht automatisch zu einem hohen jährlichen Energiebedarf.
Welche Unterlagen werden für eine Kühllastberechnung benötigt?
Benötigt werden aktuelle Grundrisse, Schnitte und Fassadenpläne, Bauteilaufbauten, Fenster- und Sonnenschutzdaten, Raumlisten, Solltemperaturen, Belegungsprofile sowie Leistungen von Beleuchtung und Geräten. Hinzu kommen Außenluftmengen, Anlagenbetriebszeiten und standortbezogene Wetterdaten. Fehlende Angaben müssen als klar gekennzeichnete Annahmen dokumentiert und später fortgeschrieben werden.
Ist eine Raumtemperatur von 26 °C für die Berechnung vorgeschrieben?
Nein. 26 °C ist ein häufig verwendeter Kühl-Sollwert, aber keine pauschale Vorgabe für jedes Gebäude. Die Auslegungstemperatur richtet sich nach Nutzung, Innenraumkategorie, Bekleidung, Aktivität, Anlagenkonzept und vertraglich vereinbartem Komfort. DIN EN 16798-1 liefert hierfür Eingangsparameter und Kategorien, die projektspezifisch ausgewählt werden müssen.
Kann die Kühllast überschlägig in W/m² angesetzt werden?
Flächenbezogene Werte eignen sich für frühe Plausibilitätsprüfungen, nicht für die endgültige Dimensionierung. Bürobereiche liegen je nach Fassade, Nutzung und Sonnenschutz häufig grob zwischen 30 und 80 W/m². Stark verglaste oder technisch belastete Räume können 80 bis 150 W/m² überschreiten. Maßgebend bleibt die dynamische, raumweise Berechnung.
