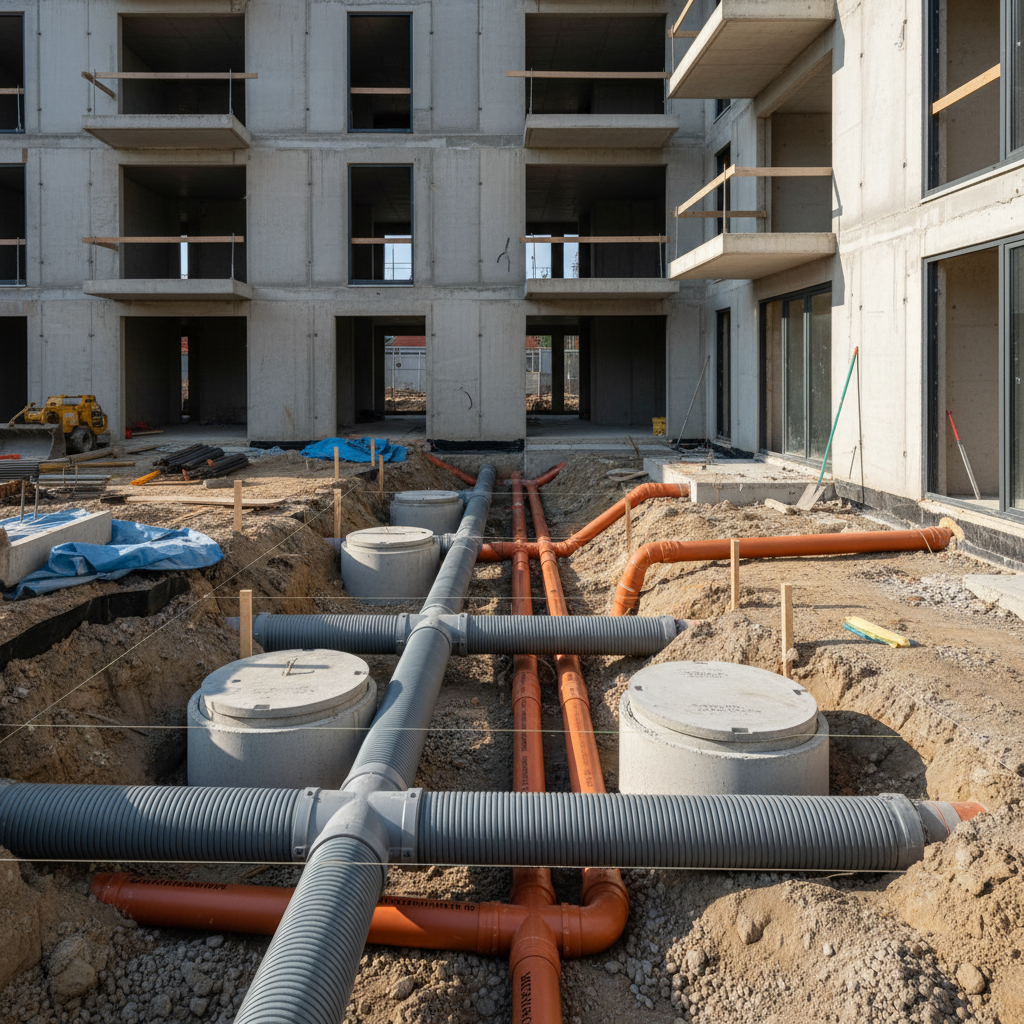

Eine normgerechte Grundstücksentwässerung führt Schmutz- und Regenwasser hydraulisch sicher ab, schützt das Gebäude gegen Rückstau und begrenzt Überflutungsrisiken. Maßgebend sind DIN 1986-100 mit den nationalen Ergänzungen sowie die Normenreihe DIN EN 12056 für Entwässerungsanlagen innerhalb von Gebäuden. Die Planung beginnt nicht bei den Rohrdurchmessern, sondern bei Entwässerungsart, Anschlusshöhen, örtlichen Regendaten und Vorgaben des Netzbetreibers. Erst danach lassen sich Leitungsführung, Rückstauschutz, Regenrückhaltung und erforderliche Nachweise belastbar festlegen.
- Anschlusshöhen und Rückstauebene müssen vor der Rohrbemessung feststehen.
- Schmutzwasser wird aus Anschlusswerten, Nutzung und Gleichzeitigkeitsfaktor berechnet.
- Regenwassermengen sind mit standortbezogenen Regenspenden zu bestimmen.
- Ab mehr als 800 Quadratmetern abflusswirksamer Fläche ist der Überflutungsnachweis grundsätzlich erforderlich.
- Ablaufstellen unterhalb der Rückstauebene benötigen einen normgerechten Rückstauschutz.
Geltungsbereich und Schnittstellen festlegen
DIN EN 12056 regelt Schwerkraftentwässerungsanlagen innerhalb von Gebäuden. DIN 1986-100 ergänzt diese Vorgaben für Deutschland und behandelt zusätzlich wesentliche Anforderungen an Entwässerungsanlagen auf Grundstücken. Für erdverlegte Leitungen außerhalb des Gebäudes sind außerdem die einschlägigen Vorgaben der DIN EN 752 und für Bau sowie Prüfung DIN EN 1610 zu berücksichtigen. Die Entwässerung DIN 1986-100 endet planerisch daher nicht an der Kelleraußenwand, sondern muss mit Grundstücksanschluss, öffentlichem Kanal und Einleitbedingungen abgestimmt werden.
Vor Beginn der Berechnung sind die örtliche Entwässerungssatzung, der genehmigte Übergabepunkt und die zulässige Einleitungsmenge zu klären. Der Netzbetreiber kann Trennsystem, Mischsystem, Rückhaltung, Drosselabfluss oder Versickerung vorgeben. Ebenso entscheidend sind Kanalsohle, Anschlussdimension und festgelegte Rückstauebene. Fehlen gesicherte Höhenangaben, sollte die Leitungsführung nicht abschließend geplant werden. Bereits 10 bis 20 Zentimeter Differenz können darüber entscheiden, ob ein Freigefälle möglich ist oder eine Abwasserhebeanlage benötigt wird.
Planungsgrundlagen und Leitungsführung erfassen
Eine belastbare Planung benötigt einen vermessenen Lageplan mit Gebäudehöhen, Geländeprofil, befestigten Flächen und vorhandenen Leitungen. Sanitärobjekte werden mit Anschlusswerten beziehungsweise Discharge Units erfasst. Für Regenwasser sind Dachflächen, Gefälle, Belagsarten, Abflussbeiwerte, Attiken und Tiefpunkte zu dokumentieren. Hinzu kommen Bodenkennwerte und Grundwasserstände, falls eine Versickerung vorgesehen ist. Die Regenspenden r(D,T) sind standortbezogen aus den aktuellen KOSTRA-DWD-Daten oder aus verbindlichen Vorgaben der zuständigen Stelle zu übernehmen.
Schmutz- und Regenwasser sollten im Trennsystem konsequent getrennt geführt werden. Leitungen sind geradlinig, zugänglich und mit ausreichenden Reinigungsmöglichkeiten an Richtungsänderungen, Zusammenführungen und langen Abschnitten anzuordnen. Ein pauschales Mindestgefälle ersetzt keine hydraulische Bemessung. Bei Grundleitungen liegen planerische Gefälle häufig zwischen 0,5 und 2,0 Prozent, müssen jedoch zu Nennweite, Füllungsgrad und Abfluss passen. Unnötig große Durchmesser können wegen geringer Fließtiefen und Geschwindigkeiten Ablagerungen begünstigen.
- Anschlusshöhen und Rückstauebene verbindlich feststellen
- Sanitärobjekte und gewerbliche Abflüsse vollständig erfassen
- Dachflächen und befestigte Außenflächen getrennt bilanzieren
- Einleitbegrenzungen, Versickerungsfähigkeit und Schutzgebiete prüfen
Schmutzwasserleitungen hydraulisch bemessen
Der Schmutzwasserabfluss wird nach DIN EN 12056-2 aus den Anschlusswerten der Entwässerungsgegenstände ermittelt. Für typische Nutzungen gilt Qww = K × √ΣDU. Der Gleichzeitigkeitsfaktor K beträgt beispielsweise 0,5 für Wohngebäude, Pensionen und Bürogebäude, 0,7 für häufigere Nutzung etwa in Schulen oder Restaurants und 1,0 bei stoßweiser Nutzung. Dauerabflüsse und Pumpenförderströme werden zusätzlich angesetzt. Der berechnete Abfluss darf zudem nicht kleiner als der Anschlusswert des größten angeschlossenen Entwässerungsgegenstands sein.
Nennweite, Gefälle und zulässiger Füllungsgrad sind gemeinsam zu prüfen. Für liegende Schmutzwasserleitungen wird regelmäßig mit Teilfüllung gerechnet, damit Luftaustausch und Druckausgleich erhalten bleiben. In der Grundstücksentwässerung ist DN 100 eine häufige Mindestgröße für Grundleitungen; normativ zulässige kleinere Anschlüsse sind im Einzelfall zu prüfen. Fallleitungen benötigen eine wirksame Lüftung über Dach. Belüftungsventile ersetzen eine Hauptlüftung nicht generell und dürfen nur innerhalb der in DIN EN 12056-2 und DIN 1986-100 beschriebenen Grenzen eingesetzt werden.
Sie möchten dieses Thema für Ihr Gebäude belastbar bewerten lassen? Wir prüfen die Ausgangslage und planen die TGA über die HOAI-Leistungsphasen 1 bis 9.
Projektanfrage stellenRegenwasserabfluss und Überflutung nachweisen
Der Bemessungsabfluss einer Fläche ergibt sich aus Qr = r(D,T) × C × A / 10.000. Dabei wird die Regenspende in Litern je Sekunde und Hektar, der dimensionslose Abflussbeiwert C und die Fläche A in Quadratmetern eingesetzt. Für Dachentwässerungen ist regelmäßig r(5,5) maßgebend, also ein fünfminütiges Regenereignis mit fünfjährlicher Wiederkehrzeit. Konkrete Regenspenden unterscheiden sich regional erheblich; Größenordnungen von etwa 250 bis 450 l/(s·ha) für r(5,5) sind in Deutschland plausibel, ersetzen aber keine Standortdaten.
Bei mehr als 800 Quadratmetern abflusswirksamer befestigter Grundstücksfläche ist nach DIN 1986-100 grundsätzlich ein Überflutungsnachweis zu führen. Nachzuweisen ist, dass die Differenz zwischen Bemessungsregen und dem maßgebenden Starkregenereignis schadlos auf dem Grundstück zurückgehalten werden kann. Regelmäßig wird mindestens ein 30-jährliches Ereignis betrachtet; in normativ bestimmten Konstellationen ist ein 100-jährliches Ereignis anzusetzen. Rückhaltevolumen, Notwasserwege, Geländetiefpunkte und Überflutungshöhen müssen zusammen geplant werden. Notentwässerungen dürfen nicht unkontrolliert auf tiefer liegende Gebäudeöffnungen oder Nachbargrundstücke ableiten.
Rückstauschutz und Hebeanlagen auswählen
Die Rückstauebene ist die höchste Ebene, bis zu der Wasser aus dem öffentlichen Kanal zurückstauen kann. Sofern der Netzbetreiber keine andere Höhe festlegt, wird üblicherweise die Straßenoberkante am Anschlusspunkt angesetzt. Ablaufstellen unterhalb dieser Ebene sind gegen Rückstau zu sichern. Das betrifft nicht nur Kellerabläufe, sondern auch Duschen, Waschbecken, Waschmaschinenanschlüsse und tiefliegende Außenflächen. Eine bloße Höhenlage oberhalb der Kanalsohle genügt nicht, weil bei Starkregen oder Betriebsstörungen ein gefüllter Kanal bis zur Rückstauebene ansteigen kann.
Abwasserhebeanlagen nach DIN EN 12056-4 fördern das Abwasser über eine Rückstauschleife, deren Rohrsohle oberhalb der Rückstauebene liegt. Für fäkalienhaltiges Abwasser ist eine dafür geeignete Fäkalienhebeanlage erforderlich. Rückstauverschlüsse sind nur unter eng begrenzten Voraussetzungen zulässig, etwa bei natürlichem Gefälle zum Kanal, untergeordneter Nutzung, verfügbarem WC oberhalb der Rückstauebene und möglichem Nutzungsverzicht während eines Rückstaus. Für dauerhaft benötigte Ablaufstellen ist die Hebeanlage deshalb regelmäßig die betriebssichere Lösung.
Nachweise, Prüfung und Betrieb dokumentieren
Eine prüffähige Entwässerungsplanung umfasst Lageplan, Strangschema, Grundrisse, Schnitte, Höhenkoten, Rohrnennweiten, Gefälle und hydraulische Berechnungen. Für Regenwasser kommen Flächenbilanz, verwendete Regenspenden, Abflussbeiwerte, Rückhaltevolumen, Drosselabfluss und Überflutungsnachweis hinzu. Rückstauebene, Rückstauschleifen und Notwasserwege müssen zeichnerisch eindeutig erkennbar sein. Bei Versickerungsanlagen sind Bodenuntersuchung, Bemessung und wasserrechtliche Zulässigkeit zu dokumentieren. Abscheider, gewerbliche Abwässer oder belastete Niederschlagsabflüsse erfordern zusätzliche fach- und behördenbezogene Nachweise.
Erdverlegte Leitungen sind vor dem Verfüllen zu kontrollieren und nach DIN EN 1610 sowie den Vorgaben des Netzbetreibers zu prüfen. Bei einer Wasserdruckprüfung liegen die normgerechten Prüfdrücke abhängig von der Einbausituation zwischen 10 und 50 kPa, entsprechend etwa 1 bis 5 Metern Wassersäule. Lage, Sohlhöhen und Anschlussstellen sollten eingemessen werden. Für den Betrieb sind Reinigungsöffnungen, Pumpensümpfe, Rückstauverschlüsse, Drosseln und Versickerungseinrichtungen zugänglich zu halten. Inspektions- und Wartungsintervalle sind anhand DIN 1986-30, Herstellerangaben und Entwässerungssatzung festzulegen.
| Kennwert | Richtgröße | Einordnung |
|---|---|---|
| Regelwerk Deutschland | DIN 1986-100 | Nationale Ergänzungen für Gebäude- und Grundstücksentwässerung |
| Typischer Bemessungsregen für Dächer | r(5,5) | 5 Minuten Regendauer und 5 Jahre Wiederkehrzeit |
| Grenze für den Überflutungsnachweis | > 800 m² | Abflusswirksame befestigte Grundstücksfläche |
| Typisches Gefälle von Grundleitungen | 0,5 bis 2,0 % | Planerische Bandbreite; hydraulisch und projektbezogen zu prüfen |
| Gleichzeitigkeitsfaktor Wohnnutzung | K = 0,5 | Ansatz nach DIN EN 12056-2 für typische Wohngebäude |
| Prüfdruck bei Wasserprüfung | 10 bis 50 kPa | Bereich nach DIN EN 1610, abhängig von der Einbausituation |
Häufige Fragen
Wann ist ein Überflutungsnachweis nach DIN 1986-100 erforderlich?
Ein Überflutungsnachweis ist grundsätzlich erforderlich, wenn die abflusswirksame befestigte Grundstücksfläche mehr als 800 Quadratmeter beträgt. Er zeigt, welches Regenwasservolumen bei einem Starkregenereignis vorübergehend auf dem Grundstück zurückgehalten werden muss. Dabei werden Einleitung, Rückhaltung, Geländemodell, Tiefpunkte und schadlose Notwasserwege gemeinsam betrachtet.
Welches Gefälle benötigen Grundleitungen für Schmutzwasser?
Ein allgemein gültiges Gefälle gibt es nicht. In der Planung werden häufig 0,5 bis 2,0 Prozent angesetzt. Entscheidend sind Nennweite, Abfluss, Füllungsgrad und betriebliche Randbedingungen. Sehr geringes Gefälle kann Ablagerungen fördern, während unnötig starkes Gefälle Höhenreserven verbraucht. Der konkrete Wert ist hydraulisch nach DIN EN 12056 und DIN 1986-100 zu prüfen.
Wann reicht ein Rückstauverschluss aus?
Ein Rückstauverschluss ist nur zulässig, wenn unter anderem ein natürliches Gefälle zum Kanal besteht, die betroffenen Räume untergeordnet genutzt werden und während des Rückstaus auf die Ablaufstellen verzichtet werden kann. Zudem muss regelmäßig ein WC oberhalb der Rückstauebene verfügbar sein. Für dauerhaft benötigte oder hochwertige Nutzflächen ist meist eine Abwasserhebeanlage erforderlich.
Welche Regenspende ist für die Grundstücksentwässerung anzusetzen?
Die Regenspende ist standortbezogen aus aktuellen KOSTRA-DWD-Daten oder verbindlichen örtlichen Vorgaben zu übernehmen. Für Dachflächen wird regelmäßig r(5,5) verwendet. Grundstücksleitungen, Rückhaltung und Überflutungsnachweis können andere Wiederkehrzeiten erfordern. Ein pauschaler deutschlandweiter Wert ist ungeeignet, weil sich Starkregenkennwerte regional deutlich unterscheiden.
